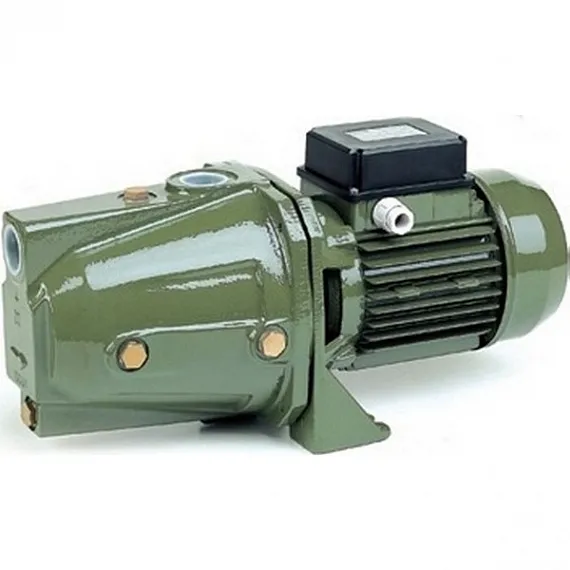

Центробежные самовсасывающие насосы Saer серии M 50-60-70-80-300-400

ПРОИЗВОДИТЕЛЬ: Saer

Заказать

Применение насосов

Самовсасывающие насосы этой серии применяются, главным образом, в составе автоматических насосных станций серии TR (с гидроаккумулятором и реле давления) для водоснабжения жилых домов из неглубоких скважин и колодцев, перекачивания воды из емкостей для полива и водоснабжения участка. Повышение давления в магистральных трубопроводах холодной воды. Насосы пригодны для перекачивания чистой, химически нейтральной по отношению к материалам насоса жидкости, без твердых и длинноволокнистых включений. Установка насоса - горизонтальная.

Модель	Артикул	Цена, €, без НДС
М 50 0.37 кВт, 1x230 B	10200004	159
М 60 0.37 кВт, 1x230 В	10300005	191
М 70 0.55 кВт, 1x230 В	10300398	197
М 80 0.75 кВт, 1x230 В	10300698	204

Конструкция и материалы

Центробежные самовсасывающие насосы с одним рабочим колесом и встроенным эжектором способны гарантированно поднять воду с 8-ми метровой глубины. Электродвигатель закрытого типа с принудительным охлаждением. Всасывающий и напорный патрубок - резьбовые. Степень защиты IP 44 (IP 55 для электродвигателей мощностью 2,2 кВт). Стандартное напряжение: 230 В - 50 Hz для однофазных электродвигателей, 230/400 В - 50 Hz для трехфазных электродвигателей. В однофазных электродвигателях мощностью до 1,1 кВт встроенная термозащита.

Стандартное исполнение:

Механическое уплотнение - из керамики и графита
Ротор - нержавеющая сталь
Рабочее колесо - термопласт
Корпус насоса - чугун

Температура перекачиваемой жидкости: -15 C до +50 С
Максимальная температура окружающей среды: +40 C
Максимальное рабочее давление: 8 бар
Максимальная глубина всасывания: 8 м

Специальные исполнения:

Рабочее колесо из латуни
Термозащита для насосов мощностью 1,1 - 2,2 кВт

Гидравлическая характеристика насосов серии M 50-60-70-80-300-400:

Тип	V, 50Hz	P1, max	Р2, ном.		ток, A	Конденсатор
Тип	V, 50Hz	P1, max	кВт	л.с.	ток, A	μF	V
M 50	1x230 V	0,52	0,37	0,5	2,4	μF	V	10	450
M 50	3x230-400 V	0,5	0,37	0,5	1,9/1,1
M 60	1x230 V	0,75	0,37	0,5	3,5	12,5	450
M 60	3x230-400 V	0,7	0,37	0,5	2,8/1,6
M 70	1x230 V	0,9	0,55	0,75	3,9	16	450
M 70	3x230-400 V	0,74	0,55	0,75	3,3/1,9
M 80	1x230 V	1,25	0,75	1	5,7	20	450
M 80	3x230-400 V	1,07	0,75	1	4,7/2,7
M 300-C	1x230 V	1,84	1,1	1,5	8,2	31,5	450
M 300-C	3x230-400 V	2,05	1,1	1,5	7
M 300-B	1x230 V	2,55	1,5	2	11,4	40	450
M 300-B	3x230-400 V	2,6	1,5	2	5
M 300-A	1x230 V	3,1	2,2	3	13,8	50	450
M 300-A	3x230-400 V	-	2,2	3	-
M 400-C	1x230 V	1,84	1,1	1,5	8,2	31,5	450
M 400-C	3x230-400 V	1,9	1,1	1,5	3,7
M 400-B	1x230 V	2,61	1,5	2	11,6	40	450
M 400-B	3x230-400 V	2,62	1,5	2	5
M 400-A	1x230 V	3,15	2,2	3	14	50	450
M 400-A	3x230-400 V	-	2,2	3	-

Тип	гал/мин	0	2,6	3,9	5,3	6,6	7,9	8,8	10,5	11,8	13,2	17,7	22	26,4	30,9	35,2	39,6	42,4	44
	Q м3/ч	0	0,6	0,9	1,2	1,5	1,8	2	2,4	2,7	3	4	5	6	7	8	9	9,6	10
	Q м3/ч	0	10	15	20	25	30	33	40	45	50	67	83	100	117	133	150	160	167
М 50	H (m)	33	27	24	21	18,5	17	14,9	14	12	-	-	-	-	-	-	-	-	-
M 60		47	42	40	37	32,5	28	26,8	23	19	-	-	-	-	-	-	-	-	-
M 70		52	48	45	42	39	35	32	27	-	-	-	-	-	-	-	-	-	-
M 80		55	52	49	45	43	38	36,5	32	30	25	-	-	-	-	-	-	-	-
M 300-C		48	45	43,5	42	40,5	39	38	37	36	35	31	27,5	25	22	-	-	-	-
M 300-B		60	56	54	53	51,3	49,5	48,5	47	45	44	40	36	33	28	-	-	-	-
M 300-A		69	66	65	63	61,6	60	58,5	56,5	55	53,5	48,5	43,7	39	26	-	-	-	-
M 400-C		41	39	38	37	36	35	33,5	32	31,5	30,5	28	26	24	22	20,5	19	17	-
M 400-B		52	50	49	48	46	45	44	43,5	42	41	28	34	31,5	29	27	25	24	16
M 400-A		63	60	59	57,5	56	55	54	53	51	50	47	43	40	36	33,5	31	28	16

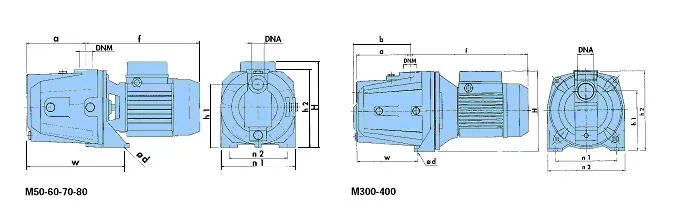

Размеры насосов

ТИП:	DNA	DNM	f	a	b	n1	n2	H	h1	h2	w	Ød	Вес, кг
M50	1"	1"	256	113	-	150	110	188	128	163	210	11	10
M60	1"	1"	277	144	-	180	140	207	154	188	240	9	15,5
M70	1"	1"	277	144	-	180	140	207	154	188	240	9	16
M80	1"	1"	277	144	-	180	140	207	154	188	240	9	17,5
М 300/400 В-С	1"1/2	1"1/4	246,5	160,5	168,5	180	228	235	120	233	180	11	-
M300A/M400A	1"1/2	1"1/4	284,5	160,5	168,5	180	228	235	120	233	180	11	-

Гидравлическая характеристика насосов серии M 50-60-70-80-300-400:

Тип	V, 50Hz	P1, max	Р2, ном.		ток, A	Конденсатор
Тип	V, 50Hz	P1, max	кВт	л.с.	ток, A	μF	V
M 50	1x230 V	0,52	0,37	0,5	2,4	μF	V	10	450
M 50	3x230-400 V	0,5	0,37	0,5	1,9/1,1
M 60	1x230 V	0,75	0,37	0,5	3,5	12,5	450
M 60	3x230-400 V	0,7	0,37	0,5	2,8/1,6
M 70	1x230 V	0,9	0,55	0,75	3,9	16	450
M 70	3x230-400 V	0,74	0,55	0,75	3,3/1,9
M 80	1x230 V	1,25	0,75	1	5,7	20	450
M 80	3x230-400 V	1,07	0,75	1	4,7/2,7
M 300-C	1x230 V	1,84	1,1	1,5	8,2	31,5	450
M 300-C	3x230-400 V	2,05	1,1	1,5	7
M 300-B	1x230 V	2,55	1,5	2	11,4	40	450
M 300-B	3x230-400 V	2,6	1,5	2	5
M 300-A	1x230 V	3,1	2,2	3	13,8	50	450
M 300-A	3x230-400 V	-	2,2	3	-
M 400-C	1x230 V	1,84	1,1	1,5	8,2	31,5	450
M 400-C	3x230-400 V	1,9	1,1	1,5	3,7
M 400-B	1x230 V	2,61	1,5	2	11,6	40	450
M 400-B	3x230-400 V	2,62	1,5	2	5
M 400-A	1x230 V	3,15	2,2	3	14	50	450
M 400-A	3x230-400 V	-	2,2	3	-

Тип	гал/мин	0	2,6	3,9	5,3	6,6	7,9	8,8	10,5	11,8	13,2	17,7	22	26,4	30,9	35,2	39,6	42,4	44
	Q м3/ч	0	0,6	0,9	1,2	1,5	1,8	2	2,4	2,7	3	4	5	6	7	8	9	9,6	10
	Q м3/ч	0	10	15	20	25	30	33	40	45	50	67	83	100	117	133	150	160	167
М 50	H (m)	33	27	24	21	18,5	17	14,9	14	12	-	-	-	-	-	-	-	-	-
M 60		47	42	40	37	32,5	28	26,8	23	19	-	-	-	-	-	-	-	-	-
M 70		52	48	45	42	39	35	32	27	-	-	-	-	-	-	-	-	-	-
M 80		55	52	49	45	43	38	36,5	32	30	25	-	-	-	-	-	-	-	-
M 300-C		48	45	43,5	42	40,5	39	38	37	36	35	31	27,5	25	22	-	-	-	-
M 300-B		60	56	54	53	51,3	49,5	48,5	47	45	44	40	36	33	28	-	-	-	-
M 300-A		69	66	65	63	61,6	60	58,5	56,5	55	53,5	48,5	43,7	39	26	-	-	-	-
M 400-C		41	39	38	37	36	35	33,5	32	31,5	30,5	28	26	24	22	20,5	19	17	-
M 400-B		52	50	49	48	46	45	44	43,5	42	41	28	34	31,5	29	27	25	24	16
M 400-A		63	60	59	57,5	56	55	54	53	51	50	47	43	40	36	33,5	31	28	16

Размеры насосов

ТИП:	DNA	DNM	f	a	b	n1	n2	H	h1	h2	w	Ød	Вес, кг
M50	1"	1"	256	113	-	150	110	188	128	163	210	11	10
M60	1"	1"	277	144	-	180	140	207	154	188	240	9	15,5
M70	1"	1"	277	144	-	180	140	207	154	188	240	9	16
M80	1"	1"	277	144	-	180	140	207	154	188	240	9	17,5
М 300/400 В-С	1"1/2	1"1/4	246,5	160,5	168,5	180	228	235	120	233	180	11	-
M300A/M400A	1"1/2	1"1/4	284,5	160,5	168,5	180	228	235	120	233	180	11	-
