Насосы ЦВК вихревые консольные водяные циркуляционные питательные

ПРОИЗВОДИТЕЛЬ: ЛИВГИДРОМАШ

Заказать

Тип конструкции насоса
консольные, вихревые
Область применения
водоснабжение горячее, водоснабжение холодное, повышение давления, циркуляция, питание котлов
Перекачиваемая среда
вода чистая, вода горячая
Подача макс. - Q max, м3/час
93
Напор макс. - H max, м
190

Модель	Артикул	Цена, ₽, с НДС	Подача (номин.), м³/ч	Напор, м	Давление на входе в насос, кгс/с2	Давление на входе в насос, МПа, не более	Давление на выходе из насоса, кгс/с2	Мощность потребляемая насосом (макс.), кВт	Напряжение сети, В	Частота вращения, об/мин	Частота вращения, c˜¹	КПД насоса, %	Частота тока, Гц	Допускаемый кавитационный запас, м, не более
ЦВК 4/112 Агрегат	ЦВК4/112Агрегат	139866,48	14.4	112	2.5	2.05	20.5	17	220; 380; 660	2950	49	40	50	2.6
ЦВК 4/112 Насос	ЦВК4/112Насос	88915,32	14.4	112	2.5	2.05	20.5	17	220; 380; 660	2950	49	40	50	2.6
ЦВК 5/125 Агрегат	ЦВК5/125Агрегат	161165,16	18	125	2.5	2.08	20.8	21	220; 380; 660	2950	49	43	50	2.8
ЦВК 5/125 Насос	ЦВК5/125Насос	88915,32	18	125	2.5	2.08	20.8	21	220; 380; 660	2950	49	43	50	2.8
ЦВК 6,3/160 Агрегат	ЦВК6,3/160Агрегат	по запросу	22.7	160	2.5	2.15	21.5	29	220; 380; 660	2950	49	44	50	3
ЦВК 6,3/160 Насос	ЦВК6,3/160Насос	по запросу	22.7	160	2.5	2.15	21.5	29	220; 380; 660	2950	49	44	50	3

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например насос (агрегат) ЦВК 6,3/160-Е У3.1 ТУ26-06-1280-87 , где

ЦВК – центробежно-вихревой консольный насос;
6,3 – подача, л/с;
160 – напор, м;
Е - индекс исполнения насоса:
- Е - для насосов (агрегатов), предназначенных для эксплуатации во взрыво- и пожароопасных производствах по ГОСТ 31839-2012;
- без обозначения - для насосов общепромышленного назначения
У3.1– климатическое исполнение и категория размещения.

НАЗНАЧЕНИЕ

Насосы центробежно-вихревые консольные ЦВК агрегаты электронасосные на их основе (дальше - агрегаты), предназначенные для перекачивания воды, а также других нейтральных жидкостей кинематической вязкостью до 36∙10-6 м2/с (36 сСт), плотностью не более 1200 кг/м3, с содержанием твердых включений не более 0,01% по массе и размером не более 0,05 мм. Температура перекачиваемой жидкости от 258 до 378К (от минус 15 до плюс 105о С).

Насосы, входящие в состав агрегата, относятся к изделиям общего назначения, вид I (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1 (от минус 100С до плюс 400С) и Т2 (от минус 100С до плюс 500С) по ГОСТ 15150-69. Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64. Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ 31839-2012.

Насосы (агрегаты) соответствуют требованиям ТР ТС 010/2011. Насосы с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями, соответствуют требованиям ТР ТС 012/2011 и предназначены для установки во взрывоопасных и пожароопасных помещениях. Взрывозащищенное оборудование - группа II, уровень взрывозащиты Gb- «высокий», вид взрывозащиты «с» - защита конструкционной безопасностью по ГОСТ 31441.1-2011, ГОСТ 31441.5-2011, ГОСТ 31438.1-2011, температурный класс – Т3(200 °С) по ГОСТ 30852.0-2002 и ГОСТ 30852.5-2002. Классы взрывоопасных зон 1, 2 ГОСТ 30852.9-2002 и класса В-1а по ПУЭ (издание седьмое).

Насосы не предназначены для перекачивания горючих и легковоспламеняющихся жидкостей.

КОНСТРУКЦИЯ

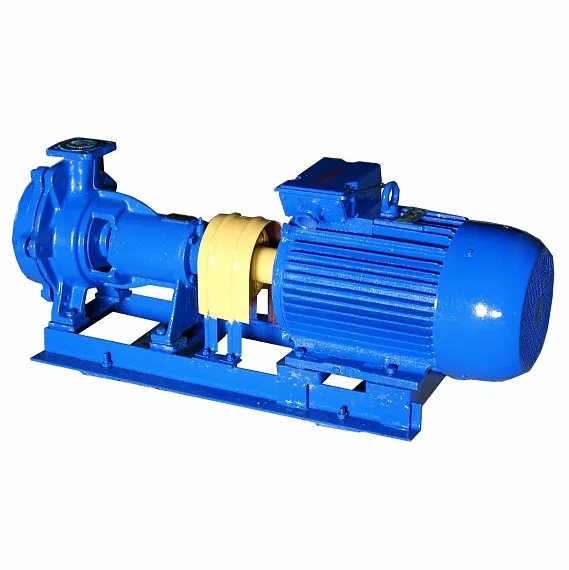

Агрегат состоит из втулочно-пальцевой муфты, центробежно-вихревого насоса ЦВК, электродвигателя, смонтированных на общей раме.

Центробежно-вихревые насосы ЦВК –двухступенчатые, консольные с приводом от электродвигателя через соединительную муфту.

Вихревое колесо вместе со вставками представляет высоконапорную ступень насоса, где перекачиваемой жидкости сообщается напор. Центробежное колесо обеспечивает безкавитационную работу вихревой ступени. Центробежное колесо закреплено от осевого перемещения, вихревое колесо плавающее.

Перевод жидкости от центробежного колеса к вихревому происходит по каналу, выполненному в крышке. Вал насоса вращается в двух шарикоподшипниковых узлах, размещенных в расточках корпуса. Для предотвращения протечек по валу насоса устанавливается торцовое уплотнение.

Направление вращения ротора правое (по часовой стрелке), если смотреть со стороны привода.

Присоединительные размеры фланцев - по ГОСТ12815-80.

ПРИМЕНЕНИЕ

для питания котлов малой мощности на объектах теплоэнергетики
для обеспечения циркуляции теплоносителя в системах теплоснабжения на предприятиях ЖКХ
для поддержания давления в системах водоснабжения жилых и промышленных объектов

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

применение центробежного колеса на входе в насос позволило улучшить кавитационную характеристику насоса;
применение комплектующих проверенных поставщиков позволяет гарантировать надежную эксплуатацию
насосы с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями допускаются к применению во взрывоопасных и пожароопасных производствах

Руководство по эксплуатации "Насосы центробежно-вихревые консольные типов ЦВК и агрегаты электронасосные на их основе" № Н49.837.00.000 РЭ / ТУ26-06-1280-87

PDF 1.4 MбСкачать

Сертификат соответствия ТР ТС 010/2011 "О безопасности машин и оборудования" "Насосы центробежные консольные типа К и агрегаты электронасосные на их основе;Насосы центробежно-вихревые консольные типов ЦВК4/112,ЦВК 4/125,ЦВК 6,3/160" №ЕАЭС RU С-RU.АЯ45.В

PDF 2.9 MбСкачать

Сертификат соответствия ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" "Насосы центробежно-вихревые консольные типа ЦВК и агрегаты электронасосные на их основе" №TC RU C-RU.АЯ45.В.00723 / ТУ 26-06-1280-87
