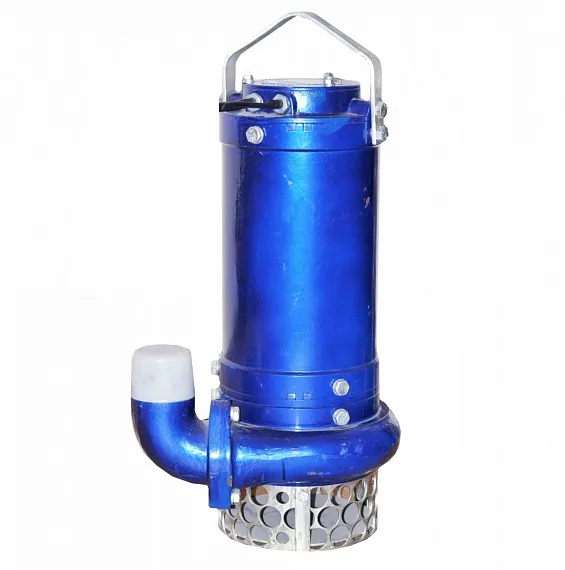

ЦМФ 160-80 Насос

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например    ЦМФ 160-80а-К ТУ 3631-246-05747979-2004, где :

• ЦМФ -центробежный моноблочный фекальный насос
• 160 – подача, м3/ч;
• 80 – напор, м;
• а – индекс обточки рабочего колеса;
• К –электронасос в нержавеющем исполнении;

Электронасосы центробежные моноблочные типа ЦМФ предназначены для перекачивания городских и производственных сточных масс, фекальных и других неагрессивных жидкостей. Основные характеристики перекачиваемой жидкости : температура - до 308К (35°С), содержание механических примесей - до 10% по объему (размером до 12мм), содержание абразивных частиц - до 1% по объему (размером до 8мм), плотность - до 1250 кг/м3, рН - 8...12.

КОНСТРУКЦИЯ

Электронасос состоит из центробежной насосной части и герметичного электродвигателя с кабелем, объединенных моноблочно.

Насосная часть состоит из колеса рабочего, корпуса насоса, фланца для ЦМФ50-25 или патрубка переходного для ЦМФ160-80, фильтра для ЦМФ50-25 или подставки для ЦМФ160-80.

Колесо рабочее закрытого типа, 4-х канальное изготовлено из чугуна СЧ 20, установлено на вал по шпонке и закреплено обтекателем. Расположенные на несущем диске колеса радиальные лопатки служат для снижения осевой силы и препятствуют проникновению твердых механических примесей к уплотнению вала.

Корпус насоса выполнен из серого чугуна СЧ 20. Для обеспечения ремонтопригодности в месте контакта с вращающимся колесом рабочим установлено по переходной посадке кольцо уплотняющее, изготовленное из стали 95Х18.

Конструкция корпуса электронасоса ЦМФ50-25 позволяет по выбору потребителя два типа соединений электронасоса с дренажной системой. При стационарном использовании электронасоса присоединение происходит через жесткий трубопровод по отверстиям в нагнетательном патрубке корпуса насоса. При частой переустановке применяется гибкое быстросъемное соединение с использованием пожарного рукава, муфтовой головки ГМ-70 ГОСТ 28352-89 и входящего в комплект поставки электронасоса фланца. Фланец изготовлен из чугуна СЧ 20, устанавливается через паронитовую прокладку и выполнен с поворотом на 90°, что позволяет сократить габариты электронасоса и площадь, необходимую для его установки.

Электронасос ЦМФ160-80 присоединяется только через жесткий трубопровод по отверстиям в патрубке переходном.

К корпусу насоса крепится фильтр для ЦМФ50-25 или подставка для ЦМФ160-80, служащие для защиты от попадания крупных предметов и выполняющей роль подставки для электронасоса.

Сборка насосной части произведена с использованием минимального количества крепежа, что обеспечивает возможность легкого доступа к колесу рабочему при обслуживании.

Электродвигатель выполнен герметичным, и его охлаждение при работе происходит за счет теплоотдачи через корпус в окружающую среду.

ПРИМЕНЕНИЕ

• коммунальное хозяйство - для откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п.,
• для работы в специально приспособленных канализационных колодцах, включенных в системы канализации.
• для обеспечения перекачки грунтовых и сточных вод в системах дренажа и санитарных узлах метрополитенов,
• для орошения сельскохозяйственных культур из водоёмов с загрязнённой (большое количество взвешенных частиц) водой,
• при эксплуатации гидросооружений,
• для прокачки грунтовых вод в промышленности и градостроительстве.

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

• для контроля герметичности насосного агрегата имеется встроенный датчик, контролирующий отсутствие воды в полости насоса, что позволяет своевременно диагностировать состояние торцовых уплотнений и агрегата в целом
