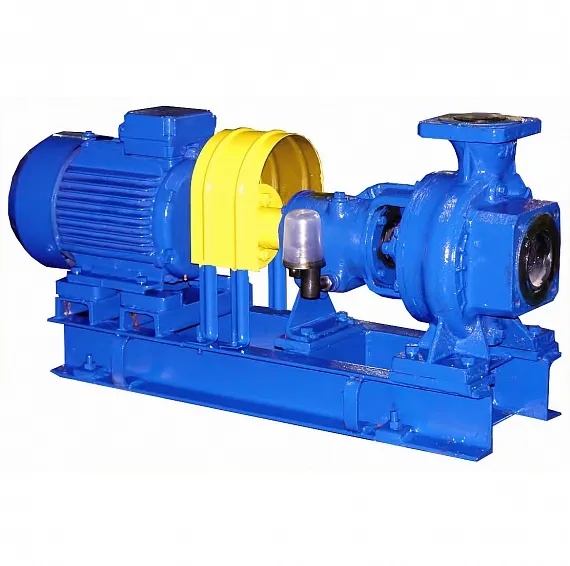

2 К 80-65-160 Агрегат

Все модели Насосы 2К консольные для холодного и горячего водоснабжения

ПРОИЗВОДИТЕЛЬ: ЛИВГИДРОМАШ

Цена

60 414 ₽, с НДС

Подача (номин.), м³/ч
52
Подача (макс.), м³/ч
65
Напор, м
32
Давление на входе в насос, кгс/с2
6
Мощность потребляемая насосом (макс.), кВт
7
Напряжение сети, В
220/380
Частота вращения, об/мин
2900
Частота вращения, c˜¹
48
Частота тока, Гц
50

Модель	Артикул	Цена, ₽, с НДС	Подача (номин.), м³/ч	Подача (макс.), м³/ч	Напор, м	Давление на входе в насос, кгс/с2	Мощность потребляемая насосом (макс.), кВт	Напряжение сети, В	Частота вращения, об/мин	Частота вращения, c˜¹	Частота тока, Гц
2 К 100-80-160 Агрегат	2К100-80-160Агрегат	73639,8	100	125	32	6	13	220/380	2900	48	50
2 К 100-80-160 Насос	2К100-80-160Насос	31547,88	100	125	32	6	13	220/380	2900	48	50
2 К 100-80-160а Агрегат	2К100-80-160аАгрегат	73639,8	90	120	38	6	11	220/380	2900	48	50
2 К 100-80-160а Насос	2К100-80-160аНасос	31547,88	90	120	38	6	11	220/380	2900	48	50
2 К 100-80-160б Агрегат	2К100-80-160бАгрегат	63222,12	90	115	25	6	9	220/380	2900	48	50
2 К 100-80-160б Насос	2К100-80-160бНасос	31547,88	90	115	25	6	9	220/380	2900	48	50
2 К 100-80-160в Агрегат	2К100-80-160вАгрегат	по запросу	80	110	22	6	8	220/380	2900	48	50
2 К 100-80-160в Насос	2К100-80-160вНасос	по запросу	80	110	22	6	8	220/380	2900	48	50
2 К 80-65-160 Агрегат	2К80-65-160Агрегат	60414,12	52	65	32	6	7	220/380	2900	48	50
2 К 80-65-160 Насос	2К80-65-160Насос	28178,28	52	65	32	6	7	220/380	2900	48	50
2 К 80-65-160а Агрегат	2К80-65-160аАгрегат	54419,04	45	55	30	6	6	220/380	2900	48	50
2 К 80-65-160а Насос	2К80-65-160аНасос	28178,28	45	55	30	6	6	220/380	2900	48	50
2 К 80-65-160л Агрегат	2К80-65-160лАгрегат	по запросу	50	70	35	6	8	220/380	2900	48	50
2 К 80-65-160л Насос	2К80-65-160лНасос	по запросу	50	70	35	6	8	220/380	2900	48	50
2 К 80-65-160м Агрегат	2К80-65-160мАгрегат	70185,96	50	75	38	6	9	220/380	2900	48	50
2 К 80-65-160м Насос	2К80-65-160мНасос	28178,28	50	75	38	6	9	220/380	2900	48	50
2 К100-80-160м Агрегат	2К100-80-160мАгрегат	76728,6	100	128	34	6	13	220/380	2900	48	50
2 К100-80-160м Насос	2К100-80-160мНасос	31547,88	100	128	34	6	13	220/380	2900	48	50

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например 2К100-80-160 У3.1 ТУ3631-186-05747979-2001, где :

2 – вторая модернизация насоса (жидкая смазка подшипников);
К – консольный насос;
100 – диаметр входного патрубка, мм;
80 – диаметр выходного патрубка, мм;
160 – номинальный диаметр рабочего колеса, мм;
а - индекс обточки рабочего колеса: а, б, в - уменьшенный диаметр рабочего колеса, м, л - увеличенный диаметр рабочего колеса
У3.1 – климатическое исполнение и категория размещения.

НАЗНАЧЕНИЕ

Насосы центробежные консольные типа 2К и агрегаты электронасосные на их основе предназначены для перекачивания в стационарных условиях воды (кроме морской) с рН = 6…9,5 содержащей механические примеси не более 0,1% и размером частиц не более0,2 мм, а также других жидкостей сходных с водой по плотности и химической активности, с температурой от 263 до 393К (от минус 10 до +120°С).

Насосы 2К относятся к видам изделий 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1 и Т2 ГОСТ 15150-69.

Насосы (агрегаты) не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.

Насосы и агрегаты разработаны с учетом поставки на экспорт в соответствии с требованиями ОСТ 26-06-2011-79.

КОНСТРУКЦИЯ

Насос типа 2К – центробежный, горизонтальный, консольный с сальниковым уплотнением вала или уплотнением кольцами из композита.

Корпус насоса представляет чугунную отливку, в которой выполнены входной и выходной патрубки, спиральная камера и опорные лапы. Входной патрубок расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения.

Рабочее колесо - одностороннего входа, закрытого типа. Подвод жидкости к рабочему колесу - осевой. На несущем диске колеса выполнены радиальные лопатки (импеллер), снижающий осевую силу и давление на сальник. Рабочее колесо крепиться на валу обтекателем, зафиксированным от самоотвинчивания шайбой стопорной.

Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат два подшипника, установленных в кронштейне. Направление вращения ротора – по часовой стрелке, если смотреть со стороны привода.

Присоединительные размеры фланцев – по ГОСТ12815-80 исполнение 1.

ПРИМЕНЕНИЕ

для перекачивания чистой воды (холодной, горячей до 120°C) в системах водоснабжения структур ЖКХ, муниципальных водоканало
для обеспечения дополнительной циркуляции в системах водо- и теплоснабжения жилых и хозяйственных объектов
в системах подачи технической воды, для обеспечения технологических процессов промышленных предприятий включая нефтеперерабатывающие и металлургические отрасли
для обеспечения водой садоводческих и дачных посёлков
в системах пожаротушения жилых и гражданских объектов
на объектах теплоэнергетики – ТЭС, АЭС, для обеспечения работы основных и вспомогательных систем станций связанных с использованием чистой и технической воды

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

для надежной работы при температуре перекачиваемой жидкости до 120°С используется жидкая смазка подшипников - индустриальное масло
различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации
применение сальниковой набивки из современных материалов на основе терморасширенного графита значительно сокращает время на обслуживание и ремонт насоса

Руководство по эксплуатации "Насосы центробежные консольные типа 2К и агрегаты электронасосныена их основе" № Н49.932.00.00.000 РЭ / ТУ3631-186-05747979-2001

PDF 1001.4 КбСкачать
