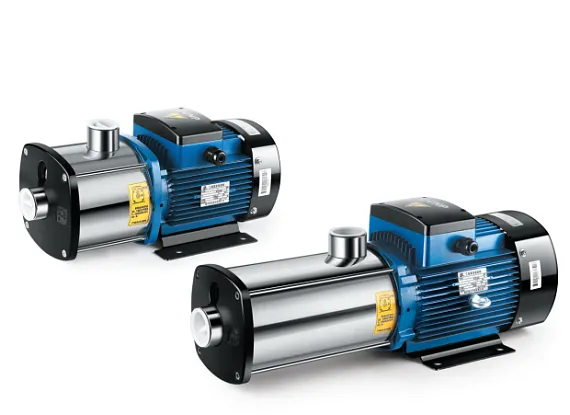

Горизонтальный многоступенчатый центробежный насос CHM

ПРОИЗВОДИТЕЛЬ: CNP

Цена

По запросу

Заказать

Общие сведения

Серия CHM - это горизонтальные многоступенчатые центробежные насосы, изготовленные методами штамповки и сварки из листовой нержавеющей стали. Проточная часть состоит из секций (рабочее колесо и направляющий аппарат), которые устанавливаются на удлиненном валу электродвигателя специального исполнения.

Модели данной серии выделяются компактной конструкцией, высоким уровнем КПД и бескомпромиссной надежностью.

Области применения

Серия насосов CHM в основном используется в следующих сферах: система кондиционирования воздуха; система охлаждения;промышленная очистка; водоснабжение (очистка воды); рыбный промысел; системы орошения; санитарно-техническое оборудование.

Электродвигатель

Двигатель TEFC, 2-полюсный;
Степень защиты: IP55;
Класс изоляции: F;
Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В.
Максимальная мощность однофазного двигателя составляет 2,2 кВт.

Описание
Документы

Общие сведения

Электродвигатель

Двигатель TEFC, 2-полюсный;
Степень защиты: IP55;
Класс изоляции: F;
Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В.
Максимальная мощность однофазного двигателя составляет 2,2 кВт.

Условия эксплуатации

Насос предназначен для перекачивания чистой, негорючей, невзрывоопасной, не содержащей твердых включений и волокон жидкости.

Температура жидкости:
- Для нормального температурного режима: от -15°C до +70°C;
- Для горячей воды: от -15°C до +105°C;
Температура окружающей среды: до 40°C;
Максимальное рабочее давление: 10 бар;
Максимальное входное давление ограничено максимальным рабочим давлением.

Условное обозначение

Область применения

Серия насосов CHM в основном используется в следующих сферах:

Система кондиционирования воздуха;
Система охлаждения;
Промышленная очистка;
Водоснабжение (очистка воды);
Рыбный промысел;
Системы орошения;
Санитарно-техническое оборудование;
Другие применения

Пояснения к графическим характеристикам

Для приведенных далее графических характеристик действительны следующие нормы:

Все кривые приведены для постоянной частоты вращения электродвигателя2900 об/мин.
Графические характеристики оформлены в соответствии с ISO9906:2012, класс 3В.
Испытания проводились на воде, не содержащей пузырьки воздуха, при температуре 20°C и 2 кинематической вязкостью 1 мм /сек (1сСт).
Насосы должны использоваться в пределах рабочего интервала, указанного выделенной кривой на графике, чтобы предотвратить повышенный износ при высоких напорах и перегрев двигателя при больших подачах.

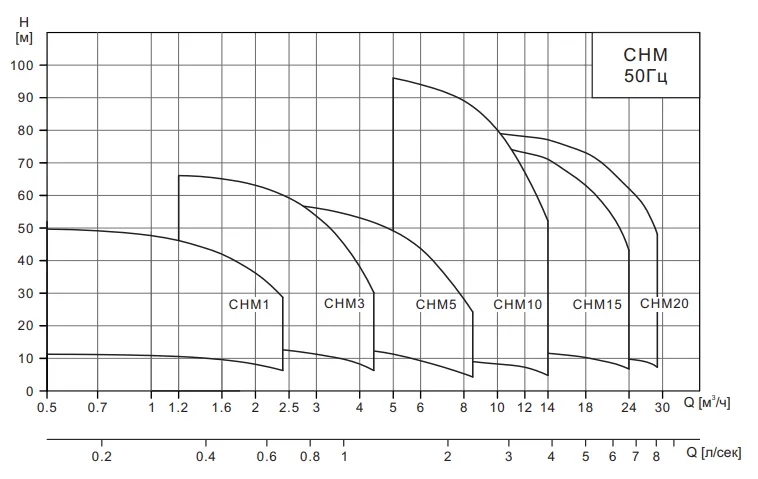

Поля характеристик

Модель	CHM
Наименование	CHM
Номинальный расход, м3/ч	1	3	5	10	15	20
Номинальный расход, л/с	0.28	0.83	1.39	2.78	4.17	5.56
Диапазон расхода, м3/ч	0.5~2.4	1.2~4.4	2.5~8.5	5~14	8~24	10~29
Диапазон расхода, л/с	0.14~0.67	0.33~1.22	0.69~2.36	1.39~3.89	2.22~6.67	2.78~8.06
Максимальное давление, бар	5	6.6	5.7	9.6	7.6	7.9
Мощность, кВт	0.37~0.55	0.37~1.1	0.37~1.1	0.75~4	1.1~4.8	1.1~7.5
Температура, °C	-15 ~ +105
Максимальная эффективность, %	47	58	68	70	72	72
Диаметр патрубков	G1	G1	На входе G1¼/на выходе G1	G1½	G2	G2

Каталог Горизонтальные многоступенчатые центробежные насосы CHM

PDF 3.2 MбСкачать

Розничный прайс CNP Aikon

PDF 3.1 MбСкачать

Общие сведения

Электродвигатель

Двигатель TEFC, 2-полюсный;
Степень защиты: IP55;
Класс изоляции: F;
Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В.
Максимальная мощность однофазного двигателя составляет 2,2 кВт.

Условия эксплуатации

Температура жидкости:
- Для нормального температурного режима: от -15°C до +70°C;
- Для горячей воды: от -15°C до +105°C;
Температура окружающей среды: до 40°C;
Максимальное рабочее давление: 10 бар;
Максимальное входное давление ограничено максимальным рабочим давлением.

Условное обозначение

Область применения

Серия насосов CHM в основном используется в следующих сферах:

Система кондиционирования воздуха;
Система охлаждения;
Промышленная очистка;
Водоснабжение (очистка воды);
Рыбный промысел;
Системы орошения;
Санитарно-техническое оборудование;
Другие применения

Пояснения к графическим характеристикам

Для приведенных далее графических характеристик действительны следующие нормы:

Все кривые приведены для постоянной частоты вращения электродвигателя2900 об/мин.
Графические характеристики оформлены в соответствии с ISO9906:2012, класс 3В.
Испытания проводились на воде, не содержащей пузырьки воздуха, при температуре 20°C и 2 кинематической вязкостью 1 мм /сек (1сСт).
Насосы должны использоваться в пределах рабочего интервала, указанного выделенной кривой на графике, чтобы предотвратить повышенный износ при высоких напорах и перегрев двигателя при больших подачах.

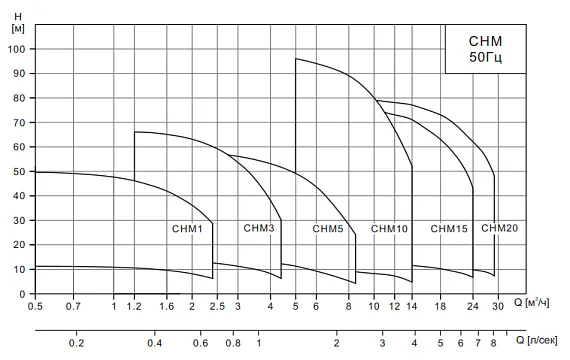

Поля характеристик

Модель	CHM
Наименование	CHM
Номинальный расход, м3/ч	1	3	5	10	15	20
Номинальный расход, л/с	0.28	0.83	1.39	2.78	4.17	5.56
Диапазон расхода, м3/ч	0.5~2.4	1.2~4.4	2.5~8.5	5~14	8~24	10~29
Диапазон расхода, л/с	0.14~0.67	0.33~1.22	0.69~2.36	1.39~3.89	2.22~6.67	2.78~8.06
Максимальное давление, бар	5	6.6	5.7	9.6	7.6	7.9
Мощность, кВт	0.37~0.55	0.37~1.1	0.37~1.1	0.75~4	1.1~4.8	1.1~7.5
Температура, °C	-15 ~ +105
Максимальная эффективность, %	47	58	68	70	72	72
Диаметр патрубков	G1	G1	На входе G1¼/на выходе G1	G1½	G2	G2
