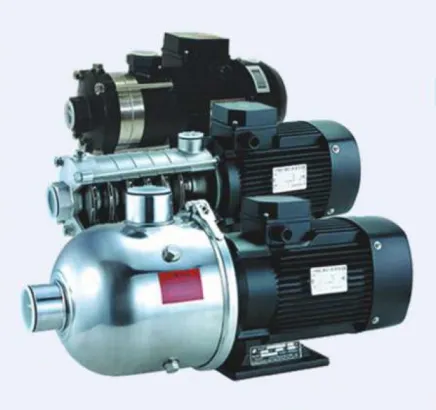

Горизонтальные многоступенчатые насосы CHL/CHLF(T)

Общие сведения

Области применения

Электронасосы CHL и CHLF(T) в основном используются в промышленности:

• Водоснабжение;
• Системы кондиционирования воздуха;
• Системы охлаждения, циркуляции, водонагрева;
• Системы водоочистки: фильтрация, водоподготовки;
• Системы орошения;
• Санитарно-техническое оборудование;
• Установки повышения давления;
• Другие применения.

Перекачиваемые жидкости

• Чистая, невзрывоопасная, маловязкая жидкость, не содержащая абразивных частиц и волокон.
• Чистая вода, минеральная вода, пищевое растительное масло и химиqески-умерено агрессивные жидкости.
• Если плотность или вязкость подаваемой жидкости выше, чем плотность или вязкость воды, необходимо применять приводной двигатель с большей мощностью.
• Жидкость перекачиваемая насосом не должна быть агрессивной к нержавеющей стали, что определяется рядом факторов, среди которых основными являются содержание хлора, показатель рН, температура, тип растворителя, содержание нефтепродуктов.

Особенности конструкции

• Горизонтальный, моноблочный, многоступенчатый, несамовсасывающий, центробежный насос с асинхронным двигателем.
• Компактная и прочная конструкция, осевой вход и радиальный выход.

Пояснения к характеристикам

• Графические характеристики насосов выполнены в соответствии с [SO9906, Приложение А.
• Графики приведены для постоянной частоты вращения двигателя 2900 об/мин, при испытаниях на воде с температурой 20 °С, кинематической вязкостью 1 мм'/с( l сСт).
• Насосы должны использоваться в пределах рабочего интервала, указанного выделенной кривой на графике, qтобы исклюqить повышенный износ при высоких напорах, и перегрев двигателя при больших подачах.

Двигатель

• Асинхронный элект родвигатель с вентиляторным охлаждением.
• Степень защиты: IP55;
• Класс изоляции: F;
• Стандартное напряжение
  • однофазное исполнение: 220-240В, 50 Гц.
  • трехфазное исполнение: 220-240В/380-415В, 50 Гц.
• Максимальная мощность однофазного двигателя Pl= 2,4 кВт.
• Класс энергоэффективности: IE2 (IЕЗ по запросу)

Условия эксплуатации

• Температура жидкости: от -15 °С до +70 °С, для горячей ВОДЫ: ДО +1Q5 °C.
• Температура окружающего воздуха не более 40 °С.
• Максимально допустимое давление в корпусе насоса 1,0 МПа (10 bar).

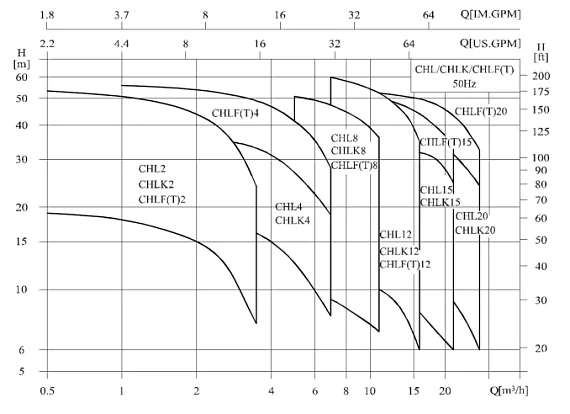

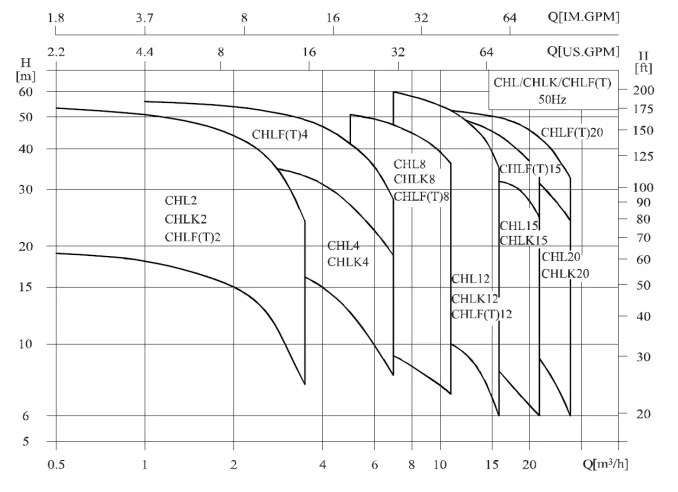

Диапазон гидравлических характеристик

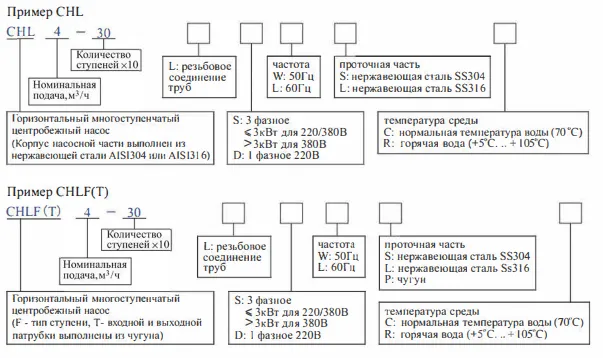

Условное обозначение насоса

Таблица деталей и материал CHL

Таблица деталей и материал CHLF/CHLF(T)
