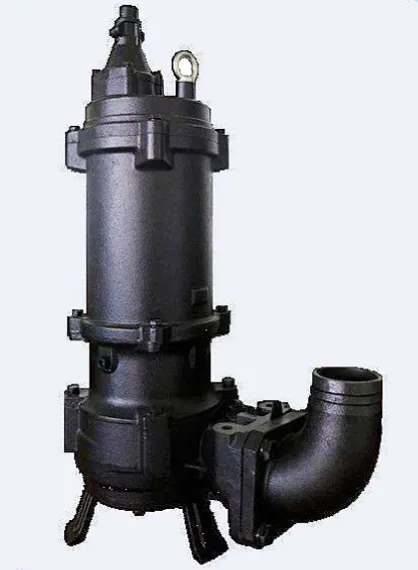

2-х полюсные погружные канализационные насосы WQ(I)

ПРОИЗВОДИТЕЛЬ: CNP

Цена

По запросу

Заказать

Применение

Жилищно-коммунальном строительстве, сельском хозяйстве, промушленном строительстве, горной промышленности.
Отвод канализационных стоков, промышленных стоков, дренаж затопленных котлованов и болотистой местности и т.д.
Перекачиваемая жидкость: дождевая вода, сточная вода с твердыми и волокнистыми частицами.

Условия эксплуатации

Источник питания: 50 Гц, 3х380В.
Температура перекачиваемой жидкости должна быть не выше 40°С, водородным показателем (pH) от 4,0 до 10, плотностью не более 1200 кг/м³, моссовой долей твердых механических примесей не более 2%.
Минимальный уровень откачиваемой жидкости должен быть на уровне половины корпуса двигателя.
Насос не предназначен для перекачки агрессивной жидкости или жидкости с большим содержанием твердых и волокнистых частиц. (при перекачивании жидкостей с содержанием крупноволокнистых частиц рекомендуется применение насосов с незасоряемым режущим колесом - WQ-W)
Максимальный диаметр прохода твердых частиц не должен превышать указанного в технических характеристиках.

Описание
Документы

Применение

Жилищно-коммунальном строительстве, сельском хозяйстве, промушленном строительстве, горной промышленности.
Отвод канализационных стоков, промышленных стоков, дренаж затопленных котлованов и болотистой местности и т.д.
Перекачиваемая жидкость: дождевая вода, сточная вода с твердыми и волокнистыми частицами.

Условия эксплуатации

Источник питания: 50 Гц, 3х380В.
Температура перекачиваемой жидкости должна быть не выше 40°С, водородным показателем (pH) от 4,0 до 10, плотностью не более 1200 кг/м³, моссовой долей твердых механических примесей не более 2%.
Минимальный уровень откачиваемой жидкости должен быть на уровне половины корпуса двигателя.
Насос не предназначен для перекачки агрессивной жидкости или жидкости с большим содержанием твердых и волокнистых частиц. (при перекачивании жидкостей с содержанием крупноволокнистых частиц рекомендуется применение насосов с незасоряемым режущим колесом - WQ-W)
Максимальный диаметр прохода твердых частиц не должен превышать указанного в технических характеристиках.

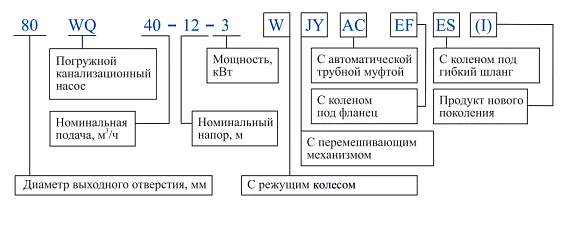

Условное обозначение насоса

Насос WQ(I)

Требования к установке

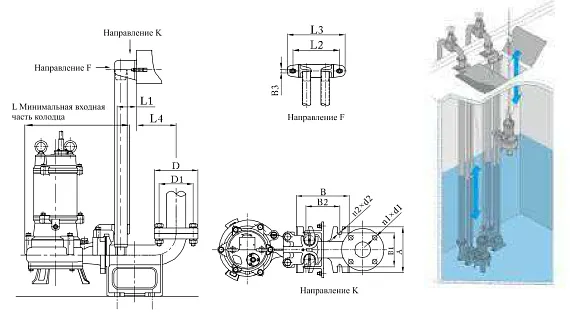

Стационарная установка автоматической соединительной муфты:

Стационарная установка автоматической соединительной муфты

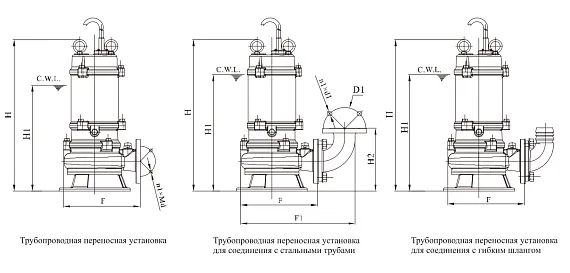

Переносная установка

Технические характеристики

Модель	ø выходного отв	Ном. подача Q	Ном. расход H	n двигателя	Мощн. двигателя	Напряжение	Сила тока	Макс. диаметр прохода твердых тел	Масса	Размеры, мм
Модель	мм	м³/ч	м	об/мин	кВт	В	А	мм	кг	H	H1	H2	F	F1
40WQ10-10-0.75(I)	40	10	10	2850	0.75	380	1.8	15	24	415	300	183	238	322
40WQ12-10-0.75(I)	40	12	10	2850	0.75	380	1.8	15	21.5	415	285	203	222	333
40WQ8-15-1.1(I)	40	8	15	2850	1.1	380	2.6	15	21.5	415	285	203	222	333
40WQ15-8-1.1(I)	40	15	8	2850	1.1	380	2.6	20	25.5	440	300	214	244	337
40WQ15-13-1.1(I)	40	15	13	2850	1.1	380	2.6	15	23.5	440	305	214	245	337
40WQ12-18-1.5(I)	40	12	18	2850	1.5	380	3.3	20	33	470	330	215	271	382
50WQ10-7-0.55(I)	50	10	7	2850	0.55	380	1.3	15	21.5	415	285	203	222	333
50WQ10-10-0.75(I)	50	10	10	2850	0.75	380	1.8	15	21	414	320	191	346	329
50WQ12-10-0.75(I)	50	12	10	2850	0.75	380	1.8	15	21.5	415	285	203	222	333
50WQ8-15-1.1(I)	50	8	15	2850	1.1	380	2.6	20	25.5	440	300	214	244	337
50WQ10-13-1.1(I)	50	10	13	2850	1.1	380	2.6	20	25.5	440	300	214	244	337
50WQ15-8-1.1(I)	50	15	8	2850	1.1	380	2.6	20	25.5	440	300	214	244	337
50WQ15-13-1.1(I)	50	15	13	2850	1.1	380	2.6	15	23.5	440	305	214	245	363
50WQ10-15-1.5(I)	50	10	15	2880	1.5	380	3.3	20	33	475	310	216	270	363
50WQ10-18-1.5(I)	50	10	18	2880	1.5	380	3.3	20	33	475	310	216	270	363
50WQ12-12-1.5(I)	50	12	12	2880	1.5	380	3.3	20	33	475	310	216	270	363
50WQ15-10-1.5(I)	50	15	10	2880	1.5	380	3.3	20	33	475	310	216	270	363
50WQ15-15-1.5(I)	50	15	15	2880	1.5	380	3.3	20	33	475	310	216	270	363
50WQ9-22-2.2(I)	50	9	22	2880	2.2	380	4.6	22	37.5	475	310	216	270	363
50WQ15-18-2.2(I)	50	15	18	2880	2.2	380	4.6	22	37.5	510	320	216	279	373
50WQ15-20-2.2(I)	50	15	20	2880	2.2	380	4.6	22	37.5	510	320	216	279	373
50WQ20-15-2.2(I)	50	20	15	2880	2.2	380	4.6	22	37.5	510	320	216	279	373
50WQ25-10-2.2(I)	50	25	10	2880	2.2	380	4.6	22	37.5	510	320	216	279	373
50WQ15-25-3(I)	50	15	25	2840	3	380	6.1	25.5	44	540	335	218	279	372
50WQ15-27-3(I)	50	15	27	2840	3	380	6.1	25.5	44	540	335	218	279	372
50WQ25-20-3(I)	50	25	20	2840	3	380	6.1	25.5	44	540	335	218	279	372
50WQ15-32-4(I)	50	15	32	2840	4	380	7.7	25.5	49.5	557	351	221	321	414
50WQ15-40-5.5(I)	50	15	40	2940	5.5	380	10.8	19.5	84	790	450	221	321	414
50WQ20-30-5.5(I)	50	20	30	2940	5.5	380	10.8	19.5	84	790	450	221	321	414
50WQ25-25-5.5(I)	50	25	25	2940	5.5	380	10.8	19.5	84	790	450	221	321	414
50WQ20-40-7.5(I)	50	20	40	2940	7.5	380	14.3	19.5	92	787	500	221	321	414
50WQ25-35-7.5(I)	50	25	35	2940	7.5	380	14.3	19.5	92	787	500	221	321	414
65WQ15-10-1.1(I)	65	15	10	2850	1.1	380	2.6	23	27	440	300	214	246	363
65WQ25-10-1.5(I)	65	25	10	2850	1.5	380	3.3	28	30	480	340	160	283	418
65WQ25-14-2.2(I)	65	25	14	2880	2.2	380	4.6	24	40.5	526	340	235	287	404
65WQ35-7-2.2(I)	65	35	7	2880	2.2	380	4.6	24	40.5	526	340	235	287	404
65WQ25-15-3(I)	65	25	15	2840	3	380	6.1	25.5	46	542	336	229	275	392
65WQ25-18-3(I)	65	25	18	2840	3	380	6.1	25.5	46	542	336	229	275	392
65WQ37-13-3(I)	65	37	13	2840	3	380	6.1	25.5	46	542	336	229	275	392
65WQ40-10-3(I)	65	40	10	2840	3	380	6.1	25.5	46	542	336	229	275	392
65WQ20-25-4(I)	65	20	25	2840	4	380	7.7	26	52	563	357	235	320	437
65WQ20-27-4(I)	65	20	27	2840	4	380	7.7	26	52	563	357	235	320	437
65WQ25-31-5.5(I)	65	25	31	2940	5.5	380	10.8	17.5	86	793	450	236	314	431
65WQ30-25-5.5(I)	65	30	25	2940	5.5	380	10.8	17.5	86	793	450	236	314	431
65WQ20-60-11(I)	65	20	60	2930	11	380	21.7	22	95	877	600	284	362	520
65WQ40-50-11(I)	65	40	50	2930	11	380	21.7	22	95	877	600	284	362	520
65WQ30-60-15(I)	65	30	60	2930	15	380	29.1	22	95	877	600	284	362	520
65WQ50-55-15(I)	65	50	55	2930	15	380	29.1	22	95	877	600	284	362	520
80WQ40-8-2.2(I)	80	40	8	2880	2.2	380	4.6	26.5	42.5	545	370	256	296	431
80WQ40-10-2.2(I)	80	40	10	2880	2.2	380	4.6	26.5	42.5	545	370	256	296	431
80WQ45-9-2.2(I)	80	45	9	2880	2.2	380	4.6	26.5	42.5	545	370	256	296	431
80WQ35-13-3(I)	80	35	13	2840	3	380	6.1	34.5	47	565	360	256	300	436
80WQ40-15-4(I)	80	40	15	2840	4	380	7.7	26	51	563	357	250	318	454
80WQ40-19-4(I)	80	40	19	2840	4	380	7.7	26	51	563	357	250	318	454
80WQ40-22-5.5(I)	80	40	22	2940	5.5	380	10.8	17.5	85.5	793	450	251	310	447
80WQ40-30-7.5(I)	80	40	30	2940	7.5	380	14.3	17.5	92	790	500	251	310	447
80WQ50-25-7.5(I)	80	50	25	2940	7.5	380	14.3	17.5	92	790	500	251	310	447
80WQ40-45-11(I)	80	40	45	2930	11	380	21.7	22	135	924	670	320	410	547
80WQ48-38-11(I)	80	48	38	2930	11	380	21.7	22	134.5	924	610	317	410	557
100WQ50-7-2.2(I)	100	50	7	2880	2.2	380	4.6	45	48	522	400	170	323	472
100WQ60-9-3(I)	100	60	9	2840	3	380	6.1	40	50	564	420	190	311	460
100WQ50-12-4(I)	100	50	12	2840	4	380	7.7	34.5	53.5	607	400	292	337	492
100WQ65-15-5.5(I)	100	65	15	2940	5.5	380	10.8	35.5	89	835	500	292	337	492
100WQ65-18-5.5(I)	100	65	18	2940	5.5	380	10.8	35.5	89	835	500	292	337	492
100WQ70-14-5.5(I)	100	70	14	2940	5.5	380	10.8	35.5	89	835	500	292	337	492
100WQ100-10-5.5(I)	100	100	10	2940	5.5	380	10.8	35.5	100	804	566	286	393	547
100WQ45-22-7.5(I)	100	45	22	2940	7.5	380	14.3	32.5	98	835	500	297	365	519
100WQ65-20-7.5(I)	100	65	20	2940	7.5	380	14.3	32.5	98	835	500	297	365	519
100WQ80-15-7.5(I)	100	80	15	2940	7.5	380	14.3	32.5	98	835	500	297	365	519
100WQ100-15-7.5(I)	100	100	15	2940	7.5	380	14.3	32.5	98	835	500	297	365

Каталог Фекальные насосы WQ

PDF 11.3 MбСкачать

Розничный прайс CNP Aikon

PDF 3.1 MбСкачать
