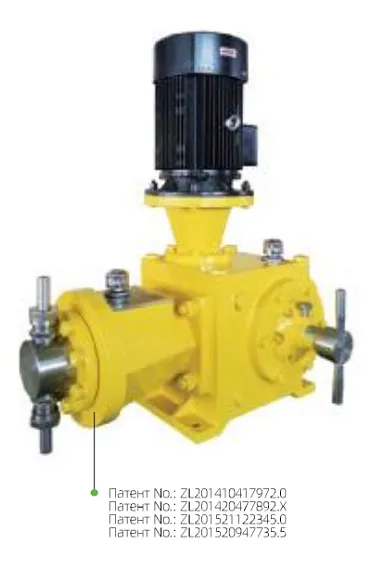

Плунжерные дозирующие насосы JZ

ПРОИЗВОДИТЕЛЬ: CNP

Цена

По запросу

Заказать

Области применения

Химическая, нефтехимическая, энергетика, металлургия и т.д.

Характеристики

Максимальная подача: 2400 л/ч
Максимальное давление нагнетания: 28 МПа
Динамический диапазон регулирования: 10:1
Точность в установившемся режиме: 1%
Максимальная высота всасывания: 2,5 м
Температура среды: -10°С~100°С
Максимальная температура окружающей среды: +40°С
Допустимая высота над уровнем моря: 1000 м

Описание
Документы

Основные рабочие параметры

Максимальная подача: 2400 л/ч
Максимальное давление нагнетания: 28 МПа
Динамический диапазон регулирования: 10:1
Точность в установившемся режиме: 1%
Максимальная высота всасывания: 2,5 м
Температура среды: -10°С~100°С
Максимальная температура окружающей среды: +40°С
Допустимая высота над уровнем моря: 1000 м

Основные особенности

Компактная и надежная конструкция, удобное подключение к гидравлической системе.
Плунжер контактирует напрямую со средой
Возможность регулирования эксцентрикового механизма обеспечивает плавные колебания пульсации подачи.
Данная серия подходит для перекачивания сред с нетвердыми включениями, сред с высокой вязкостью под высоким давлением. Не рекомендуется использовать для перекачивания легковоспламеняющихся, взрывоопасных и химически активных веществ.
Применяется углеволокно с хорошими уплотнительными характеристиками и длительным сроком службы

Режим управления

Электропитание: 380В/220В-50Гц/3-х фазное/1-фазное
Регулятор переменной частоты принимает внешний управляющий сигнал и регулирует скорость хода, входной сигнал: аналоговый сигнал 4-20мА
Контроллер регулирует электродвигатель в режиме "вкл/выкл"

Основные применения

Области применения: химическая, нефтехимическая, энергетика, металлургия и т.д.

Основные компоненты проточной части

Проточная часть	Крышка насоса	Корпус клапана, седло клапана	Запирающий элемент	Плунжер	Уплотнение	Уплотнительное кольцо
304SS	304SS	304SS	304SS/Цирконий	304/Керамика	Углеволокно + GSJ	4F/PVDF
316SS	316SS	316SS	304SS/Цирконий	316/Керамика	Углеволокно + GSJ	4F/PVDF

Дозирующий насос плунжерного типа серии JZ Маркировка

Серия

Код	Описание
JZ	Дозирующий насос плунжерного типа серии JZ

Подача/давление

Код	Максимальная подача (л/ч)	Максимальное давление (МПа)	Диаметр плунжера (мм)	Частота хода (мин)	Длина хода (мм)	Мощность двигателя (кВт)
JZ2400/0.8	2400	0.8	115	130	32	2.2
JZ2400/0.5		0.5				1.5
JZ2400/0.4		0.4				1.1
JZ2200/0.9	2200	0.9	110			2.2
JZ2200/0.6		0.6				1.5
JZ2200/0.5		0.5				1.1
JZ2000/1.0	2000	1.0	105			2.2
JZ2000/0.7		0.7				1.5
JZ2000/0.5		0.5				1.1
JZ1800/1.1	1800	1.1	100			2.2
JZ1800/0.8		0.8				1.5
JZ1800/0.5		0.5				1.1
JZ1600/1.2	1600	1.2	95			2.2
JZ1600/0.8		0.8				1.5
JZ1600/0.6		0.6				1.1
JZ1450/1.4	1450	1.4	90			2.2
JZ1450/1.0		1.0				1.5
JZ1450/0.7		0.7				1.1
JZ1300/1.6	1300	1.6	85			2.2
JZ1300/1.1		1.1				1.5
JZ1300/0.8		0.8				1.1
JZ1150/1.8	1150	1.8	80			2.2
JZ1150/1.2		1.2				1.5
JZ1150/0.9		0.9				1.1
JZ1000/2.0	1000	2.0	75			2.2
JZ1000/1.4		1.4				1.5
JZ1000/1.0		1.0				1.1
JZ890/2.3	890	2.3	70			2.2
JZ890/1.6		1.6				1.5
JZ890/1.2		1.2				1.1
JZ760/2.7	760	2.7	65			2.2
JZ760/1.8		1.8				1.5
JZ760/1.4		1.4				1.1
JZ650/3.1	650	3.1	60			2.2
JZ650/2.1		2.1				1.5
JZ650/1.6		1.6				1.1
JZ560/3.6	560	3.6	56			2.2
JZ560/2.5		2.5				1.5
JZ560/1.8		1.8				1.1
JZ450/4.5	450	4.5	50			2.2
JZ450/3.1		3.1				1.5
JZ450/2.3		2.3				1.1
JZ360/5.5	360	5.5	45			2.2
JZ360/3.8		3.8				1.5
JZ360/2.8		2.8				1.1
JZ290/7.0	290	7.0	40			2.2
JZ290/4.8		4.8				1.5
JZ290/3.5		3.5				1.1
JZ220/9.2	220	9.2	35			2.2
JZ220/6.3		6.3				1.5
JZ220/4.6		4.6				1.1
JZ160/12.5	160	12.5	30			2.2
JZ160/8.5		8.5				1.5
JZ160/6.3		6.3				1.1
JZ110/17.9	110	17.9	25			2.2
JZ110/12.2		12.2				1.5
JZ110/9.0		9.0				1.1
JZ70/28.0	70	28.0	20			2.2
JZ70/19.1		19.1				1.5
JZ70/14.0		14.0				1.1
