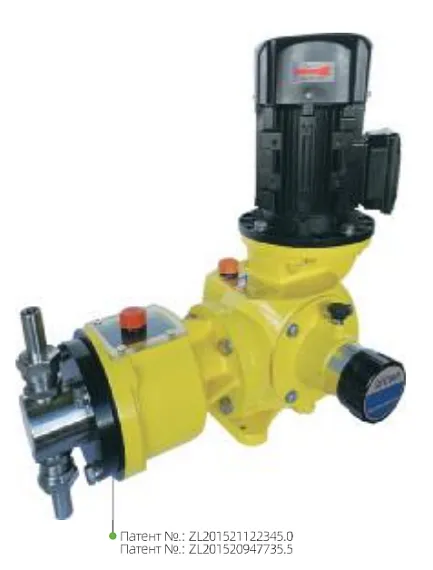

Плунжерные дозирующие насосы JWB

ПРОИЗВОДИТЕЛЬ: CNP

Цена

По запросу

Заказать

Области применения

Химическая, нефтехимическая, энергетика, металлургия и т.д.

Характеристики

Максимальная подача: 500 л/ч
Максимальное давление нагнетания: 36 МПа
Диапазон регулирования: 10% ~ 100%
Погрешность в установившемся режиме: ±1%
Максимальная высота всасывания: 2,5 м
Температура среды: -10°С ~ 100°С
Максимальная температура окружающей среды: +40°С

Описание
Документы

Основные рабочие параметры

Максимальная подача: 500 л/ч
Максимальное давление нагнетания: 36 МПа
Диапазон регулирования: 10% ~ 100%
Погрешность в установившемся режиме: ±1%
Максимальная высота всасывания: 2,5 м
Температура среды: -10°С ~ 100°С
Максимальная температура окружающей среды: +40°С

Основные особенности

Компактная и надежная конструкция, которая легко интегрируется в систему
Плунжер контактирует с рабочей средой напрямую
Переменная эксцентриковая регулировка конструкции обеспечивает плавные колебания пульсации потока
Данная серия подходит для перекачивания сред с нетвердыми включениями, сред с высокой вязкостью под высоким давлением. Не рекомендуется использовать для перекачивания легковоспламеняющихся, взрывоопасных и химически активных веществ.
Используется комбинированная структура уплотнений "Углеволокно + GSC", которая обладает высокой износостойкостью и коррозийной стойкостью.

Режим управления

Электропитание: 380В/220В-50Гц/3-х фазное/1-фазное
Регулятор переменной частоты принимает внешний управляющий сигнал и регулирует скорость хода, входной сигнал: аналоговый сигнал 4-20мА
Контроллер регулирует электродвигатель в режиме "вкл/выкл"
Возможно использование электронного контроллера хода, который может принимать внешние управляющие сигналы и регулировать ход плунжера.

Основные применения

Области применения: химическая, нефтехимическая, энергетика, металлургия и т.д.

Основные компоненты проточной части

Проточная часть	Крышка насоса	Корпус клапана, седло клапана	Запирающий элемент	Плунжер	Уплотнение	Уплотнительное кольцо
304SS	304SS	304SS	304SS/Цирконий	304/Керамика	Углеволокно + GSC	Фторкаучук/EPDM/PVDF
316SS	316SS	316SS	304SS/Цирконий	316/Керамика	Углеволокно + GSC	Фторкаучук/EPDM/PVDF

Дозирующий насос плунжерного типа серии JWB Маркировка

Серия

Код	Описание
JWB	Дозирующий насос плунжерного типа серии JWB

Подача/давление

Код	Максимальная подача (л/ч)	Максимальное давление (МПа)	Диаметр плунжера (мм)	Частота хода (мин)	Длина хода (мм)	Stroke length (mm)
JWB500/0.8	500	0.8	0.75	70	144	16
JWB500/0.5	500	0.5	0.55	70
JWB430/0.9	430	0.9	0.75	65
JWB430/0.6	430	0.6	0.55	65
JWB360/1.0	360	1.0	0.75	60
JWB360/0.7	360	0.7	0.55	60
JWB320/1.2	320	1.2	0.75	56
JWB320/0.8	320	0.8	0.55	56
JWB250/1.5	250	1.5	0.75	50
JWB250/1.0	250	1.0	0.55	50
JWB200/1.8	200	1.8	0.75	45
JWB200/1.2	200	1.2	0.55	45
JWB160/2.3	160	2.3	0.75	40
JWB160/1.6	160	1.6	0.55	40
JWB120/3.0	120	3.0	0.75	35
JWB120/2.0	120	2.0	0.55	35
JWB90/4.1	90	4.1	0.75	30
JWB90/2.8	90	2.8	0.55	30
JWB60/5.9	60	5.9	0.75	25
JWB60/4.0	60	4.0	0.55	25
JWB45/7.6	45	7.6	0.75	22
JWB45/5.2	45	5.2	0.55	22
JWB38/9.2	38	9.2	0.75	20
JWB38/6.3	38	6.3	0.55	20
JWB30/11.3	30	11.3	0.75	18
JWB30/7.8	30	7.8	0.55	18
JWB20/16.4	20	16.4	0.75	15
JWB20/11.0	20	11.0	0.55	15
JWB11/25.0	11	25.0	0.75	12
JWB11/17.0	13	17.0	0.55	12
JWB7/35.0	7	36.0	0.75	10
JWB7/25.0	7	25.0	0.55	10

Примечание: однофазные двигатели с регулировкой частоты имеют мощность 0.75кВт.

Проточная часть

Код	Описание
S	304SS
L	316SS
Z	Для специально исполнения обратитесь в представительство в вашем регионе
