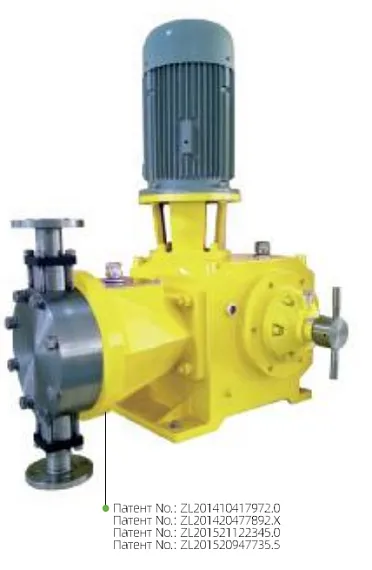

Плунжерные дозирующие насосы JD

ПРОИЗВОДИТЕЛЬ: CNP

Цена

По запросу

Заказать

Области применения

Химическая, нефтехимическая, энергетика, металлургия и т.д.

Характеристики

Максимальная подача: 5000 л/ч
Максимальное давление нагнетания: 50 МПа
Динамический диапазон регулирования: 10:1
Точность в установившемся режиме: 1%
Максимальная высота всасывания: 1,5 м
Температура среды: -10°С ~ 100°С
Максимальная температура окружающей среды: +40°С
Допустимая высота над уровнем моря: 1000 м

Описание
Документы

Основные рабочие параметры

Максимальная подача: 5000 л/ч
Максимальное давление нагнетания: 50 МПа
Динамический диапазон регулирования: 10:1
Точность в установившемся режиме: 1%
Максимальная высота всасывания: 1,5 м
Температура среды: -10°С ~ 100°С
Максимальная температура окружающей среды: +40°С
Допустимая высота над уровнем моря: 1000 м

Основные особенности

Компактная и надежная конструкция, удобное подключение к гидравлической системе.
Плунжер контактирует напрямую со средой
Возможность регулирования эксцентрикового механизма обеспечивает плавные колебания пульсации подачи.
Данная серия подходит для перекачивания сред с нетвердыми включениями, сред с высокой вязкостью под высоким давлением. Не рекомендуется использовать для перекачивания легковоспламеняющихся, взрывоопасных и химически активных веществ.
Используется комбинированная структура уплотнений "Углеволокно + GSC", которая обладает высокой износостойкостью и коррозийной стойкостью.

Режим управления

Электропитание: 380В/220В-50Гц/3-х фазное/1-фазное
Регулятор переменной частоты принимает внешний управляющий сигнал и регулирует скорость хода, входной сигнал: аналоговый сигнал 4-20мА
Контроллер регулирует электродвигатель в режиме "вкл/выкл"

Основные применения

Области применения: химическая, нефтехимическая, энергетика, металлургия и т.д.

Основные компоненты проточной части

Проточная часть	Крышка насоса	Корпус клапана, седло клапана	Запирающий элемент	Плунжер	Уплотнение	Уплотнительное кольцо
304SS	304SS	304SS	304SS/Цирконий	304+Керамика	Углеволокно + GSC	4F/PVDF
316SS	316SS	316SS	304SS/Цирконий	316+Керамика	Углеволокно + GSC	4F/PVDF

Дозирующий насос плунжерного типа серии JD Маркировка

Серия

Код	Описание
JD	Дозирующий насос плунжерного типа серии JD

Подача/давление

Код	Максимальная подача (л/ч)	Максимальное давление (МПа)	Диаметр плунжера (мм)	Частота хода (мин)	Длина хода (мм)	Мощность двигателя (кВт)
JD5000/1.5	5000	1.5	130	130	50	7.5
JD5000/1.1		1.1				5.5
JD5000/0.8		0.8				4.0
JD4550/1.6	4550	1.6	125			7.5
JD4550/1.2		1.2				5.5
JD4550/0.8		0.8				4.0
JD4100/1.8	4100	1.8	120			7.5
JD4100/1.3		1.3				5.5
JD4100/0.9		0.9				4.0
JD3800/1.9	3800	1.9	115			7.5
JD3800/1.4		1.4				5.5
JD3800/1.0		1.0				4.0
JD3500/2.1	3500	2.1	110			7.5
JD3500/1.5		1.5				5.5
JD3500/1.1		1.1				4.0
JD3200/2.3	3200	2.3	105			7.5
JD3200/1.7		1.7				5.5
JD3200/1.2		1.2				4.0
JD2900/2.5	2900	2.5	100			7.5
JD2900/1.9		1.9				5.5
JD2900/1.3		1.3				4.0
JD2600/2.8	2600	2.8	95			7.5
JD2600/2.1		2.1				5.5
JD2600/1.4		1.4				4.0
JD2350/3.1	2350	3.1	90			7.5
JD2350/2.3		2.3				5.5
JD2350/1.6		1.6				4.0
JD2100/3.5	2100	3.5	85			7.5
JD2100/2.6		2.6				5.5
JD2100/1.8		1.8				4.0
JD1850/4.0	1850	4.0	80			7.5
JD1850/2.9		2.9				5.5
JD1850/2.0		2.0				4.0
JD1600/4.5	1600	4.5	75			7.5
JD1600/3.3		3.3				5.5
JD1600/2.3		2.3				4.0
JD1400/5.2	1400	5.2	70			7.5
JD1400/3.8		3.8				5.5
JD1400/2.6		2.6				4.0
JD1200/6.0	1200	6.0	65			7.5
JD1200/4.4		4.4				5.5
JD1200/3.0		3.0				4.0
JD1000/7.1	1000	7.1	60			7.5
JD1000/5.2		5.2				5.5
JD1000/3.5		3.5				4.0
JD860/8.1	860	8.1	56			7.5
JD860/6.0		6.0				5.5
JD860/4.1		4.1				4.0
JD700/10.2	700	10.2	50			7.5
JD700/7.5		7.5				5.5
JD700/5.1		5.1				4.0
JD570/12.6	570	12.6	45			7.5
JD570/9.2		9.2				5.5
JD570/6.3		6.3				4.0
JD450/15.9	450	15.9	40			7.5
JD450/11.7		11.7				5.5
JD450/8.0		8.0				4.0
JD340/20.8	340	20.8	35			7.5
JD340/15.2		15.2				5.5
J340/10.4		10.4				4.0
JD250/28.3	250	28.3	30			7.5
JD250/20.7		20.7				5.5
J250/14.1		14.1				4.0
JD170/40.7	170	40.7	25			7.5
JD170/29.9		29.9		5.5
J170/20.4		20.4		4.0
JD100/50.0	100	500	20	7.5
JD100/40.0		40.0		5.5
J100/30.0		30.0		4.0
