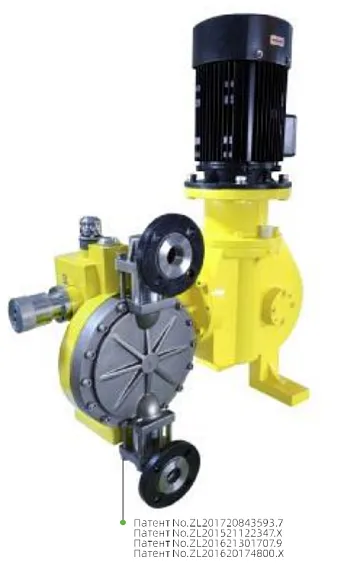

Механические мембранные дозирующие насосы RZ

ПРОИЗВОДИТЕЛЬ: CNP

Цена

По запросу

Заказать

Области применения

Защита окружающей среды, нефтехимическая, химическая, нефтеперерабатывающая, энергетическая, металлургическая, медицинская, пищевая и другие области.

Характеристики

Максимальная подача: 3065 л/ч
Максимальное давление нагнетания: 90 бар
Динамический диапазон регулирования: 10:1
Точность в установившемся режиме: 1%
Максимальная высота всасывания: 1,5 м

Описание
Документы

Основные рабочие параметры

Максимальная подача: 3065 л/ч
Максимальное давление нагнетания: 90 бар
Динамический диапазон регулирования: 10:1
Точность в установившемся режиме: 1%
Максимальная высота всасывания: 1,5 м

Основные особенности

Специальная конструкция червячной передачи позволяет добиться плавной и стабильной работы. Эксцентрик и червячная передача устанавливаются совместно, что обеспечивает точность сборки.
Конструкция одностороннего клапана с параллельным соединением и трубопроводом является необязательной. Модульная конструкция одностороннего клапана может быть демонтирована отдельно при обслуживании. При этом нет необходимости разбирать трубопровод.
Гидравлический привод мембраны обеспечивает более длительный срок эксплуатации.
Встроенный регулируемый предохранительный клапан может полностью защитить мембрану и крышку насоса от повреждения избыточным давлением.
Благодаря широкому выбору вариантов соединений легко интегрируется в систему.
Возможно регулировать поток как при включенном, так и при выключенном насосе.
Обнаружение протечки в мембране и сигнализация

Режим управления

Электропитание: 380В/220В-50Гц/трехфазное/однофазное
Регулятор переменной частоты принимает внешний управляющий сигнал и регулирует скорость хода, входной сигнал: аналоговый сигнал 4-20мА
Контроллер регулирует электродвигатель в режиме "вкл/выкл"

Основные применения

Области применения: защита окружающей среды, нефтехимическая, химическая, нефтеперерабатывающая, энергетическая, металлургическая, медицинская, пищевая и другие области.

Основные компоненты проточной части

Проточная часть	Крышка насоса	Корпус клапана	Седло клапана	Запирающий элемент	Изолирующая мембрана	Уплотнительное кольцо
PVC	PVC	PVC	PVDF	цирконий	PTFE	Фторкаучук/EPDM
PVDF	PVDF	PVDF	PVDF	цирконий	PTFE	Фторкаучук/EPDM
316SS	316SS	316SS	316SS	цирконий	PTFE	Фторкаучук/4F

Гидравлический мембранный дозирующий насос серии RZ Маркировка

Серия

Код	Описание
RZ	Гидравлический мембранный дозирующий насос серии RZ

Подача

Диаметр плунжера (мм)	Модель	Частота хода (мин)	Насос с металлической крышкой (л/ч)		Максимальное давление (бар)		Мощность двигателя (кВт)	Масса (кг)
Диаметр плунжера (мм)	Модель	Частота хода (мин)	Металлическая крышка насоса	Пластиковая крышка насоса	Металлическая крышка насоса	Пластиковая крышка насоса	Мощность двигателя (кВт)	Масса (кг)
95	RZ3000	128	3030	3030	8	8	3.0	250±30
95	RZ3000	128	3065	3065	6	6	2.2
90	RZ2700	128	2720	2755	9	8	3.0
90	RZ2700	128	2770	2770	7	7	2.2
90	RZ1800	85	1790	---	15	---	3.0
90	RZ1800	85	1810	1830	11	8	2.2
80	RZ2100	128	2130	---	12	---	3.0
80	RZ2100	128	2170	2180	9	8	2.2
80	RZ1400	85	1385	---	19	---	3.0
80	RZ1400	85	1405	1445	14	8	2.2
72	RZ1100	85	1120	---	23	---	3.0
72	RZ1100	85	1135		17		2.2
50	RZ800	128	805		23		3.0
50	RZ800	128	815		23		2.2
50	RZ500	85	520		48		3.0
50	RZ500	85	527		35		2.2
36.5	RZ400	128	419		65		3.0
36.5	RZ400	128	425		45		2.2
36.5	RZ270	85	272		90		3.0
36.5	RZ270	85	280		65		2.2

Проточная часть

Код	Описание
S	316SS
P	PVC
T	PVDF
Z	Для специально исполнения, проконсультируйтесь с региональным представительством

Давление

Код	006	007	008	009	011	012	014	015	017
Исполнение	6бар	7бар	8бар	9бар	11бар	12бар	14бар	15бар	17бар

Код	019	023	030	035	045	048	065	090
Исполнение	19бар	23бар	30бар	35бар	45бар	48бар	65бар	90бар
