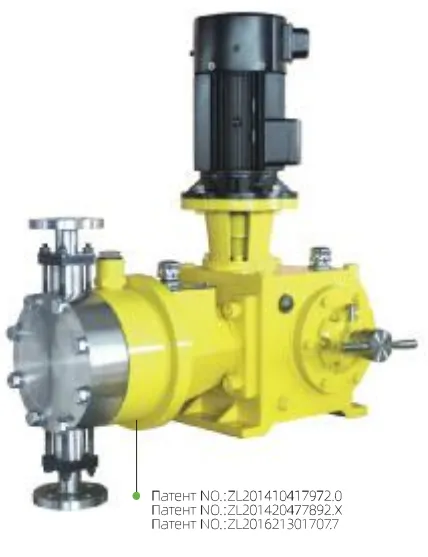

Механические мембранные дозирующие насосы JMZ

ПРОИЗВОДИТЕЛЬ: CNP

Цена

По запросу

Заказать

Области применения

Защита окружающей среды, нефтехимическая, химическая, нефтеперерабатывающая, металлургическая, медицинская, пищевая, водоочистительная и другие области, особенно в областях с высокой точностью, высоким давлением и высокой температурой.

Характеристики

Максимальная подача: 2400 л/ч
Максимальное давление нагнетания: 34 МПа
Динамический диапазон регулирования: 10:1
Точность в установившемся режиме: 1%
Максимальная высота всасывания: 1.5 м
Температура среды: -10°С~100°С
Максимальная температура окружающей среды: +40°С
Допустимая высота над уровнем моря: 1000 м

Описание
Документы

Основные рабочие параметры

Максимальная подача: 2400 л/ч
Максимальное давление нагнетания: 34 МПа
Динамический диапазон регулирования: 10:1
Точность в установившемся режиме: 1%
Максимальная высота всасывания: 1.5 м
Температура среды: -10°С~100°С
Максимальная температура окружающей среды: +40°С
Допустимая высота над уровнем моря: 1000 м

Основные особенности

Лучшая уплотняющая способность по сравнению с плунжерными насосами.
Переменная эксцентриковая регулировка конструкции обеспечивает плавные колебания пульсации потока.
Заправочный клапан обеспечивает сбалансированное пополнение гидравлического масла: регулируемый предохранительный клапан полностью защищает концевые детали гидравлической системы от повреждений, таких как разрыв мембраны, вызванный высоким давлением гидравлической камеры.
При перекачивании пульпы, легковоспламеняющихся, взрывоопасных и других опасных химических веществ рекомендуется использовать сигнализатор разрыва мембраны.

Режим управления

Электропитание: 380В/220В-50Гц/60Гц/3 фазы/ одна фаза
Регулятор переменной частоты принимает внешний управляющий сигнал и регулирует скорость хода, входной сигнал: аналоговый сигнал 4-20мА
Контроллер регулирует электродвигатель в режиме "вкл/выкл"

Основные применения

Области применения: защита окружающей среды, нефтехимическая, химическая, нефтеперерабатывающая, металлургическая, медицинская, пищевая, водоочистительная и другие области, особенно в областях с высокой точностью, высоким давлением и высокой температурой.

Основные компоненты проточной части

Проточная часть	Крышка насоса, корпус клапана	Седло клапана	Запирающий элемент	Изолирующая мембрана	Плунжер	Уплотнение	Уплотнительное кольцо
304SS	304SS	304SS	304SS/Цирконий	PTFE	304+Керамика	Фторкаучук	PTFE
316SS	316SS	316SS	304SS/Цирконий	PTFE	304+Керамика	Фторкаучук	PTFE
PVC	PVC	PVDF	Цирконий	PTFE	304+Керамика	Фторкаучук	PTFE
PVDF	PVDF	PVDF	Цирконий	PTFE	304+Керамика	Фторкаучук	PTFE

Гидравлический мембранный дозирующий насос серии JMZ Маркировка

Серия

Код	Описание
JMZ	Гидравлический мембранный дозирующий насос серии JMZ
J2MZ	Гидравлический мембранный дозирующий насос с двойной диафрагмой серии J2MZ

Подача/давление

Код	Максимальная подача (л/ч)	Максимальное давление (МПа)	Диаметр плунжера (мм)	Частота хода (мин)	Длина хода (мм)	Мощность двигателя (кВт)
JMZ2400/0.8	2400	0.8	115	130	32	2.2
JMZ2400/0.5		0.5				1.5
JMZ2400/0.4		0.4				1.1
JMZ2200/0.9	2200	0.9	110			2.2
JMZ2200/0.6		0.6				1.5
JMZ2200/0.5		0.5				1.1
JMZ2000/1.0	2000	1.0	105			2.2
JMZ2000/0.7		0.7				1.5
JMZ2000/0.5		0.5				1.1
JMZ1800/1.1	1800	1.1	100			2.2
JMZ1800/0.8		0.8				1.5
JMZ1800/0.6		0.6				1.1
JMZ1600/1.2	1600	1.2	95			2.2
JMZ1600/0.8		0.8				1.5
JMZ1600/0.6		0.6				1.1
JMZ1450/1.4	1450	1.4	90			2.2
JMZ1450/1.0		1.0				1.5
JMZ1450/0.7		0.7				1.1
JMZ1300/1.6	1300	1.6	85			2.2
JMZ1300/1.1		1.1				1.5
JMZ1300/0.8		0.8				1.1
JMZ1150/1.8	1150	1.8	80			2.2
JMZ1150/1.2		1.2				1.5
JMZ1150/0.9		0.9				1.1
JMZ1000/2.0	1000	2.0	75			2.2
JMZ1000/1.4		1.4				1.5
JMZ1000/1.0		1.0				1.1
JMZ890/2.3	890	2.3	70			2.2
JMZ890/1.6		1.6				1.5
JMZ890/1.2		1.2				1.1
JMZ760/2.7	760	2.7	65			2.2
JMZ760/1.8		1.8				1.5
JMZ760/1.2		1.2				1.1
JMZ650/3.1	650	3.1	60			2.2
JMZ650/2.1		2.1				1.5
JMZ650/1.6		1.6				1.1
JMZ560/3.6	560	3.6	56			2.2
JMZ560/2.5		2.5				1.5
JMZ560/1.8		1.8				1.1
JMZ450/4.5	450	4.5	50			2.2
JMZ450/3.1		3.1				1.5
JMZ450/2.3		2.3				1.1
JMZ360/5.5	360	5.5	45			2.2
JMZ360/3.8		3.8				1.5
JMZ360/2.8		2.8				1.1
JMZ290/7.0	290	7.0	40			2.2
JMZ290/4.8		4.8				1.5
JMZ290/3.5		3.5				1.1
JMZ220/9.2	220	9.2	35			2.2
JMZ220/6.3		6.3				1.5
JMZ220/4.6		4.6				1.1
JMZ160/12.5	160	12.5	30			2.2
JMZ160/8.5		8.5				1.5
JMZ160/6.3		6.3				1.1
JMZ110/17.9	103	17.9	25			2.2
JMZ110/12.2	108	12.2				1.5
JMZ110/9.0	110	9.0				1.1
JMZ70/28.0	60	28.0	20			2.2
JMZ70/19.1	65	19.1				1.5
JMZ70/14.0	68	14.0				1.1
JMZ50/34.0	43	34.0	18			2.2
JMZ50/23.0	47	23.0				1.5
JMZ50/17.0	50	17.0				1.1
