Механические мембранные дозирующие насосы GW/GS

ПРОИЗВОДИТЕЛЬ: CNP

Цена

По запросу

Заказать

Области применения

Обратный осмос (ультрафильтрация), перекачивание промышленных жидкостей, сточных вод, для опреснения, в бассейнах и др.

Характеристики

Максимальная подача: 53 л/ч
Максимальное давление нагнетания: 10 бар
Точность в установившемся режиме: 1%
Максимальная высота всасывания: 1,5 м
Максимальная температура окружающей среды: +40°С
Максимальное давление на входе: 1 бар

Параметры стандартного электродвигателя

Электропитание: 380В/220В-50Гц/60Гц/трехфазное/однофазное.
Степень защиты: IP54.
Класс изоляции: F.
Все электродвигатели соответствуют стандартам IEC или NEC

Описание
Документы

Основные рабочие параметры

Максимальная подача: 53 л/ч
Максимальное давление нагнетания: 10 бар
Точность в установившемся режиме: 1%
Максимальная высота всасывания: 1,5 м
Максимальная температура окружающей среды: +40°С
Максимальное давление на входе: 1 бар

Основные особенности

Проточная часть

Для перекачивания рабочей среды используется мембрана с механическим приводом.
Различные материалы крышки насоса: PVC, PVDF, 316SS и другие. Возможность выбора материала крышки позволяет использовать насосы для перекачивания различных рабочих жидкостей.
Конструкция с самоочищающимся обратным клапаном.

Привод

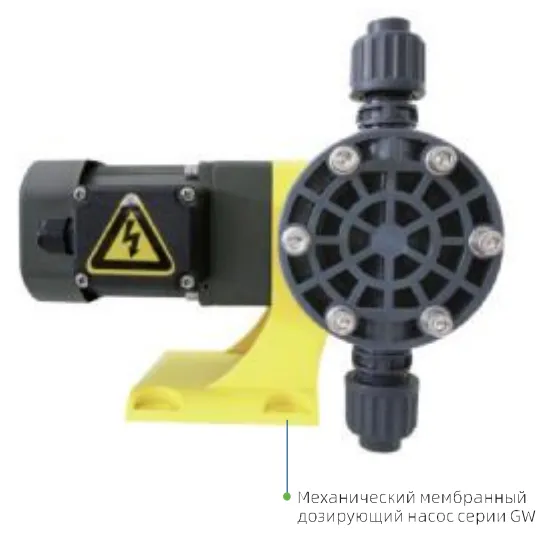

Серия GW

Возможность регулировки эксцентрикового механизма обеспечивает плавные колебания пульсации потока.
Модернизированная конструкция для тяжелых условий эксплуатации.

Серия GS

Используется надежная кулачковая конструкция с низким уровнем шума, которая обеспечивает простоту сборки и ремонта насоса. Данный тип конструкции подходит для тяжелых условий эксплуатации.
В качестве опор используется подшипники скольжения, обеспечивающие плавность работы, надежность, отсутствие шума и более низкие эксплуатационные затраты.

Режим управления

Электропитание: 380В/220В-50Гц/60Гц/трехфазное/однофазное.
Контроллер электродвигателя регулирует выходной поток в режиме "вкл/выкл"

Основные применения

Области применения: обратный осмос (ультрафильтрация), перекачивание промышленных жидкостей, сточных вод, для опреснения, в бассейнах и др.

Основные компоненты проточной части

Проточная часть	Крышка насоса	Корпус клапана	Седло клапана	Запорный элемент	Изолирующая мембрана	Уплотнительное кольцо	Соединительные элементы
PVC	PVC	PVC	PVDF	Цирконий	Композитная мембрана из PTFE	Фторкаучук	PVC
PVDF	PVDF	PVDF	PVDF	Цирконий	Композитная мембрана из PTFE	Фторкаучук	PVDF
316SS	316SS	316SS	316SS	316SS	Композитная мембрана из PTFE	Фторкаучук	316SS

Дополнительные устройства

Должны быть предусмотрены необходимые устройства: фильтр, ротаметр, гаситель пульсации, предохранительный клапан и балансировочный клапан.
Насосы с крышкой из PVC(GW003-055, GC003-055) должны быть оснащены инжекционным клапаном, приемным клапаном, балансировочным клапаном, шлангом длиной 6 м.

Параметры стандартного электродвигателя

Электропитание: 380В/220В-50Гц/60Гц/трехфазное/однофазное.
Степень защиты: IP54.
Класс изоляции: F.
Все электродвигатели соответствуют стандартам IEC или NEC

Механические мембранные дозирующие насосы серии GW, GS Маркировка

Серия

Код	Описание
GW	Механический мембранный дозирующий насос серии GW
GS	Механический мембранный дозирующий насос серии GS

Подача/давление

Код	Максимальная подача (л/ч)	Частота хода (мин)	Максимальное давление (бар)	Ход (мм)	Мембрана (мм)	Мощность двигателя (Вт)
GW003	4.5	20	10	4	60	25
GW005	6	30
GW010	13	50
GW025	24	83	7
GW030	30	100	7
GW035	36	120	5
GW045	46	150	4
GW055	53	166	2
GS003	4.5	20	10
GS005	6	30
GS010	13	50
GS025	24	83	7
GS030	30	100	7
GS035	36	120	5
GS045	46	150	4
GS055	53	166	2

Проточная часть

Код	Описание
P	Проточная часть из PVC
S	Проточная часть из 316 нерж. стали
T	Проточная часть из PVDF
Z	Для выбора нестандартного исполнения проточной части, пожалйста, проконсультируйтесь с представительством компании в вашем регионе.

Тип соединения

Код	Описание	GW003~055, GS003~055
Код	Описание	PVC	PVDF	316
P	Трубная резьба	1/2"F	1/2"F	1/2"F
Q	Жесткое трубное соединение	DN15	---	---
R	Шланговое соединение	6х12	6.35x9.52	---
X	Специальное соединение	Пожалуйста, проконсультируйтесь с представительством компании в вашем регионе

Примечание: красные параметры соответствуют стандартной конфигурации.

Шланг из PTFE, инжекционный клапан, обратный клапан, балансировочный клапан не входит в стандартный комплект поставки.

Электродвигатель

Код	Описание
1	25Вт, 1440об/мин, 3фазы-50Гц-380В, IP54/F/TEFC
2	25Вт, 1440об/мин, 1фаза-50Гц-220В, IP54/F/TEFC
3	За дополнительной информацией обращайтесь в представительство компании в вашем регионе

Каталог Дозирующие насосы

PDF 13.4 MбСкачать

Розничный прайс CNP Aikon

PDF 3.1 MбСкачать

Основные рабочие параметры

Максимальная подача: 53 л/ч
Максимальное давление нагнетания: 10 бар
Точность в установившемся режиме: 1%
Максимальная высота всасывания: 1,5 м
Максимальная температура окружающей среды: +40°С
Максимальное давление на входе: 1 бар

Основные особенности

Проточная часть

Для перекачивания рабочей среды используется мембрана с механическим приводом.
Различные материалы крышки насоса: PVC, PVDF, 316SS и другие. Возможность выбора материала крышки позволяет использовать насосы для перекачивания различных рабочих жидкостей.
Конструкция с самоочищающимся обратным клапаном.

Привод

Серия GW

Возможность регулировки эксцентрикового механизма обеспечивает плавные колебания пульсации потока.
Модернизированная конструкция для тяжелых условий эксплуатации.

Серия GS

Используется надежная кулачковая конструкция с низким уровнем шума, которая обеспечивает простоту сборки и ремонта насоса. Данный тип конструкции подходит для тяжелых условий эксплуатации.
В качестве опор используется подшипники скольжения, обеспечивающие плавность работы, надежность, отсутствие шума и более низкие эксплуатационные затраты.

Режим управления

Электропитание: 380В/220В-50Гц/60Гц/трехфазное/однофазное.
Контроллер электродвигателя регулирует выходной поток в режиме "вкл/выкл"

Основные применения

Основные компоненты проточной части

Проточная часть	Крышка насоса	Корпус клапана	Седло клапана	Запорный элемент	Изолирующая мембрана	Уплотнительное кольцо	Соединительные элементы
PVC	PVC	PVC	PVDF	Цирконий	Композитная мембрана из PTFE	Фторкаучук	PVC
PVDF	PVDF	PVDF	PVDF	Цирконий	Композитная мембрана из PTFE	Фторкаучук	PVDF
316SS	316SS	316SS	316SS	316SS	Композитная мембрана из PTFE	Фторкаучук	316SS

Дополнительные устройства

Должны быть предусмотрены необходимые устройства: фильтр, ротаметр, гаситель пульсации, предохранительный клапан и балансировочный клапан.
Насосы с крышкой из PVC(GW003-055, GC003-055) должны быть оснащены инжекционным клапаном, приемным клапаном, балансировочным клапаном, шлангом длиной 6 м.

Параметры стандартного электродвигателя

Электропитание: 380В/220В-50Гц/60Гц/трехфазное/однофазное.
Степень защиты: IP54.
Класс изоляции: F.
Все электродвигатели соответствуют стандартам IEC или NEC

Механические мембранные дозирующие насосы серии GW, GS Маркировка

Серия

Код	Описание
GW	Механический мембранный дозирующий насос серии GW
GS	Механический мембранный дозирующий насос серии GS

Подача/давление

Код	Максимальная подача (л/ч)	Частота хода (мин)	Максимальное давление (бар)	Ход (мм)	Мембрана (мм)	Мощность двигателя (Вт)
GW003	4.5	20	10	4	60	25
GW005	6	30
GW010	13	50
GW025	24	83	7
GW030	30	100	7
GW035	36	120	5
GW045	46	150	4
GW055	53	166	2
GS003	4.5	20	10
GS005	6	30
GS010	13	50
GS025	24	83	7
GS030	30	100	7
GS035	36	120	5
GS045	46	150	4
GS055	53	166	2

Проточная часть

Код	Описание
P	Проточная часть из PVC
S	Проточная часть из 316 нерж. стали
T	Проточная часть из PVDF
Z	Для выбора нестандартного исполнения проточной части, пожалйста, проконсультируйтесь с представительством компании в вашем регионе.

Тип соединения

Код	Описание	GW003~055, GS003~055
Код	Описание	PVC	PVDF	316
P	Трубная резьба	1/2"F	1/2"F	1/2"F
Q	Жесткое трубное соединение	DN15	---	---
R	Шланговое соединение	6х12	6.35x9.52	---
X	Специальное соединение	Пожалуйста, проконсультируйтесь с представительством компании в вашем регионе

Примечание: красные параметры соответствуют стандартной конфигурации.

Шланг из PTFE, инжекционный клапан, обратный клапан, балансировочный клапан не входит в стандартный комплект поставки.

Электродвигатель

Код	Описание
1	25Вт, 1440об/мин, 3фазы-50Гц-380В, IP54/F/TEFC
2	25Вт, 1440об/мин, 1фаза-50Гц-220В, IP54/F/TEFC
3	За дополнительной информацией обращайтесь в представительство компании в вашем регионе
