Задвижки 31с945нж

ПРОИЗВОДИТЕЛЬ: МЗТА

Заказать

Задвижка предназначена для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 25Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2015. Срок службы не менее 10 лет. Гарантия 24 месяца

Описание

Технические характеристики задвижек 31с945нж

Показатели назначения задвижек 31с945нж

Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от -40°С до +450°С
Условия эксплуатации: У1
Минимальная температура окружающего воздуха: -40°С

Материальное исполнение задвижек 31с945нж

1. Корпус: сталь 25Л
2. Крышка: сталь 25Л
3. Клин: сталь 25Л
4. Шпиндель: 20Х13
5. Гайка шпинделя: латунь ЛС59-1
6. Гайка: сталь 45
7. Шпилька, болт: сталь 35ХМ
8. Болт откидной: сталь 35ХМ
9. Прокладка: спирально-навитая
10. Набивка сальника: ТРГ
11. Подшипник: шариковый упорный
12. Наплавка на кольце в корпусе: 20Х13
13. Наплавка на клине: 20Х13

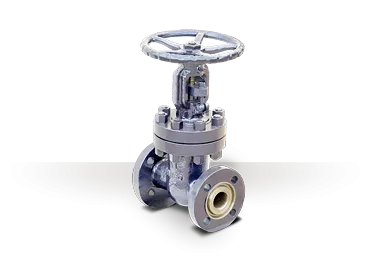

Задвижка стальная клиновая литая 31с945нж

Габаритные размеры задвижек 31с945нж

Наименование	DN	L	D	H2
Задвижка 31с945нж Ду 50	50	300	195	290
Задвижка 31с945нж Ду 80	80	390	230	400
Задвижка 31с945нж Ду 100	100	450	265	535
Задвижка 31с945нж Ду 150	150	559	350	725
Задвижка 31с945нж Ду 200	200	660	430	1055
Задвижка 31с945нж Ду 250	250	787	500	1255

*Присоединительные размеры фланцев по ГОСТ 33259-2015

Характеристики задвижек 31с945нж для подбора электропривода

Наименование	Тип присоединения электропривода	Момент, Н*м	Количество оборотов шпинделя
Задвижка 31с945нж Ду 50	Б	160	11
Задвижка 31с945нж Ду 80	Б	230	17
Задвижка 31с945нж Ду 100	Б	300	18
Задвижка 31с945нж Ду 150	В	680	26
Задвижка 31с945нж Ду 200	Г	1181	27
Задвижка 31с945нж Ду 250	Г	1569	33

Задвижка предназначена для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 25Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2015. Срок службы не менее 10 лет. Гарантия 24 месяца.
