Задвижки 30лс527нж

ПРОИЗВОДИТЕЛЬ: МЗТА

Заказать

Задвижка предназначена для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 25Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2015. Срок службы не менее 10 лет. Гарантия 24 месяца

Модели
Описание

Модель	Артикул	Цена, ₽, с НДС	DN	PN	Шпиндель	Концы	Упраление	Вес	Запорный орган
30лс527нж DN1000 25	30лс527нжDN100025НевыдвижнойПриваркаРедуктор	2190419,85	DN1000	25	Невыдвижной	Приварка	Редуктор	4 350,00	Упругий клин
30лс527нж DN1000 25	30лс527нжDN100025НевыдвижнойФланецРедуктор	2221412,7	DN1000	25	Невыдвижной	Фланец	Редуктор	4 430,00	Упругий клин
30лс527нж DN1200 25	30лс527нжDN120025НевыдвижнойПриваркаРедуктор	3675064,76	DN1200	25	Невыдвижной	Приварка	Редуктор	6 300,00	Упругий клин
30лс527нж DN1200 25	30лс527нжDN120025НевыдвижнойФланецРедуктор	3777090	DN1200	25	Невыдвижной	Фланец	Редуктор	6 400,00	Упругий клин
30лс527нж DN150 25	30лс527нжDN15025НевыдвижнойПриваркаРедуктор	по запросу	DN150	25	Невыдвижной	Приварка	Редуктор	65,00	Упругий клин
30лс527нж DN150 25	30лс527нжDN15025НевыдвижнойФланецРедуктор	по запросу	DN150	25	Невыдвижной	Фланец	Редуктор	100,00	Упругий клин
30лс527нж DN200 25	30лс527нжDN20025НевыдвижнойФланецРедуктор	по запросу	DN200	25	Невыдвижной	Фланец	Редуктор	170,00	Упругий клин
30лс527нж DN200 25	30лс527нжDN20025НевыдвижнойПриваркаРедуктор	по запросу	DN200	25	Невыдвижной	Приварка	Редуктор	105,00	Упругий клин
30лс527нж DN250 25	30лс527нжDN25025НевыдвижнойФланецРедуктор	по запросу	DN250	25	Невыдвижной	Фланец	Редуктор	250,00	Упругий клин
30лс527нж DN250 25	30лс527нжDN25025НевыдвижнойПриваркаРедуктор	по запросу	DN250	25	Невыдвижной	Приварка	Редуктор	206,00	Упругий клин
30лс527нж DN300 25	30лс527нжDN30025НевыдвижнойПриваркаРедуктор	162528,59	DN300	25	Невыдвижной	Приварка	Редуктор	292,00	Упругий клин
30лс527нж DN300 25	30лс527нжDN30025НевыдвижнойФланецРедуктор	164618,76	DN300	25	Невыдвижной	Фланец	Редуктор	300,00	Упругий клин
30лс527нж DN350 25	30лс527нжDN35025НевыдвижнойФланецРедуктор	225547,05	DN350	25	Невыдвижной	Фланец	Редуктор	450,00	Упругий клин
30лс527нж DN350 25	30лс527нжDN35025НевыдвижнойПриваркаРедуктор	222274,87	DN350	25	Невыдвижной	Приварка	Редуктор	420,00	Упругий клин
30лс527нж DN400 25	30лс527нжDN40025НевыдвижнойФланецРедуктор	275389,3	DN400	25	Невыдвижной	Фланец	Редуктор	600,00	Упругий клин
30лс527нж DN400 25	30лс527нжDN40025НевыдвижнойПриваркаРедуктор	270920,49	DN400	25	Невыдвижной	Приварка	Редуктор	600,00	Упругий клин
30лс527нж DN500 25	30лс527нжDN50025НевыдвижнойФланецРедуктор	448862,29	DN500	25	Невыдвижной	Фланец	Редуктор	902,00	Упругий клин
30лс527нж DN500 25	30лс527нжDN50025НевыдвижнойПриваркаРедуктор	442087,12	DN500	25	Невыдвижной	Приварка	Редуктор	862,00	Упругий клин
30лс527нж DN600 25	30лс527нжDN60025НевыдвижнойПриваркаРедуктор	657764,83	DN600	25	Невыдвижной	Приварка	Редуктор	1 190,00	Упругий клин
30лс527нж DN600 25	30лс527нжDN60025НевыдвижнойФланецРедуктор	667855,39	DN600	25	Невыдвижной	Фланец	Редуктор	1 230,00	Упругий клин
30лс527нж DN700 25	30лс527нжDN70025НевыдвижнойПриваркаРедуктор	956798,83	DN700	25	Невыдвижной	Приварка	Редуктор	1 950,00	Упругий клин
30лс527нж DN700 25	30лс527нжDN70025НевыдвижнойФланецРедуктор	970493,4	DN700	25	Невыдвижной	Фланец	Редуктор	2 000,00	Упругий клин
30лс527нж DN800 25	30лс527нжDN80025НевыдвижнойФланецРедуктор	1343401,86	DN800	25	Невыдвижной	Фланец	Редуктор	2 350,00	Упругий клин
30лс527нж DN800 25	30лс527нжDN80025НевыдвижнойПриваркаРедуктор	1324662,01	DN800	25	Невыдвижной	Приварка	Редуктор	2 300,00	Упругий клин
30лс527нж DN900 25	30лс527нжDN90025НевыдвижнойФланецРедуктор	1842589,45	DN900	25	Невыдвижной	Фланец	Редуктор	3 700,00	Упругий клин
30лс527нж DN900 25	30лс527нжDN90025НевыдвижнойПриваркаРедуктор	1815200,46	DN900	25	Невыдвижной	Приварка	Редуктор	3 650,00	Упругий клин

Показатели назначения задвижек 30лс527нж

Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температурный диапазон транспортировки рабочих сред задвижек климатического исполнения У1 ГОСТ 15150-69: от −60°С до +450°С
Условия эксплуатации: ХЛ1
Температурный диапазон эксплуатации задвижек климатического исполнения У1 ГОСТ 15150-69: от −60°С до +45°С

Материальное исполнение задвижек 30лс527нж

1. Корпус: сталь 20ГЛ
2. Крышка: сталь 20ГЛ
3. Клин : сталь 20ГЛ
4. Стойка крышки: сталь 20ГЛ
5. Крышка сальника: сталь 20ГЛ
6. Шпиндель: 14Х17Н2
7. Гайка шпинделя: латунь ЛС59-1
8. Прокладка: паронит, ПУТГ
9. Редуктор
10. Прокладка: паронит, ПУТГ
11. Сальник: сальниковая набивка кольца ТРГ
12. Кольцо подсальниковое: латунь ЛС59-1
13. Втулка: латунь ЛС59-1
14. Втулка: латунь ЛС59-1
15. Кольцо: сталь 35Х
16. Шпилька: сталь 40Х
17. Гайка: сталь 35Х
18. Шпилька: сталь 40Х
19. Гайка: сталь 35Х
20. Блок анкерный: сталь 40Х
21. Гайка: сталь 35Х

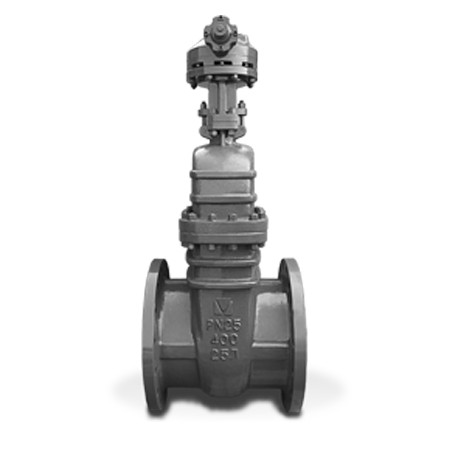

Задвижка стальная клиновая литая с невыдвижным шпинделем 30лс527нж

Габаритные размеры задвижек 30лс527нж

Наименование	L	D	D1	D2	n	d	h	Н	b	Масса, кг
Задвижка 30лс527нж Ду 300	500	485	430	390	16	30	4	1000	36	375
Задвижка 30лс527нж Ду 400	600	610	550	505	16	33	4	1300	44	540
Задвижка 30лс527нж Ду 500	700	730	660	615	20	39	4	1365	48	900
Задвижка 30лс527нж Ду 600	800	840	770	720	20	39	5	1512	51	1400
Задвижка 30лс527нж Ду 700	900	960	875	820	24	45	5	1875	55	1900
Задвижка 30лс527нж Ду 800	1000	1075	990	930	24	45	5	2072	59	2400
Задвижка 30лс527нж Ду1000	1200	1315	1210	1140	28	56	5	2435	63	4600

Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 25Л, 20ГЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2015. Срок службы не менее 10 лет. Гарантия 24 месяца.

Модель	Артикул	Цена, ₽, с НДС	DN	PN	Шпиндель	Концы	Упраление	Вес	Запорный орган
30лс527нж DN1000 25	30лс527нжDN100025НевыдвижнойПриваркаРедуктор	2190419,85	DN1000	25	Невыдвижной	Приварка	Редуктор	4 350,00	Упругий клин
30лс527нж DN1000 25	30лс527нжDN100025НевыдвижнойФланецРедуктор	2221412,7	DN1000	25	Невыдвижной	Фланец	Редуктор	4 430,00	Упругий клин
30лс527нж DN1200 25	30лс527нжDN120025НевыдвижнойПриваркаРедуктор	3675064,76	DN1200	25	Невыдвижной	Приварка	Редуктор	6 300,00	Упругий клин
30лс527нж DN1200 25	30лс527нжDN120025НевыдвижнойФланецРедуктор	3777090	DN1200	25	Невыдвижной	Фланец	Редуктор	6 400,00	Упругий клин
30лс527нж DN150 25	30лс527нжDN15025НевыдвижнойПриваркаРедуктор	по запросу	DN150	25	Невыдвижной	Приварка	Редуктор	65,00	Упругий клин
30лс527нж DN150 25	30лс527нжDN15025НевыдвижнойФланецРедуктор	по запросу	DN150	25	Невыдвижной	Фланец	Редуктор	100,00	Упругий клин
30лс527нж DN200 25	30лс527нжDN20025НевыдвижнойФланецРедуктор	по запросу	DN200	25	Невыдвижной	Фланец	Редуктор	170,00	Упругий клин
30лс527нж DN200 25	30лс527нжDN20025НевыдвижнойПриваркаРедуктор	по запросу	DN200	25	Невыдвижной	Приварка	Редуктор	105,00	Упругий клин
30лс527нж DN250 25	30лс527нжDN25025НевыдвижнойФланецРедуктор	по запросу	DN250	25	Невыдвижной	Фланец	Редуктор	250,00	Упругий клин
30лс527нж DN250 25	30лс527нжDN25025НевыдвижнойПриваркаРедуктор	по запросу	DN250	25	Невыдвижной	Приварка	Редуктор	206,00	Упругий клин
30лс527нж DN300 25	30лс527нжDN30025НевыдвижнойПриваркаРедуктор	162528,59	DN300	25	Невыдвижной	Приварка	Редуктор	292,00	Упругий клин
30лс527нж DN300 25	30лс527нжDN30025НевыдвижнойФланецРедуктор	164618,76	DN300	25	Невыдвижной	Фланец	Редуктор	300,00	Упругий клин
30лс527нж DN350 25	30лс527нжDN35025НевыдвижнойФланецРедуктор	225547,05	DN350	25	Невыдвижной	Фланец	Редуктор	450,00	Упругий клин
30лс527нж DN350 25	30лс527нжDN35025НевыдвижнойПриваркаРедуктор	222274,87	DN350	25	Невыдвижной	Приварка	Редуктор	420,00	Упругий клин
30лс527нж DN400 25	30лс527нжDN40025НевыдвижнойФланецРедуктор	275389,3	DN400	25	Невыдвижной	Фланец	Редуктор	600,00	Упругий клин
30лс527нж DN400 25	30лс527нжDN40025НевыдвижнойПриваркаРедуктор	270920,49	DN400	25	Невыдвижной	Приварка	Редуктор	600,00	Упругий клин
30лс527нж DN500 25	30лс527нжDN50025НевыдвижнойФланецРедуктор	448862,29	DN500	25	Невыдвижной	Фланец	Редуктор	902,00	Упругий клин
30лс527нж DN500 25	30лс527нжDN50025НевыдвижнойПриваркаРедуктор	442087,12	DN500	25	Невыдвижной	Приварка	Редуктор	862,00	Упругий клин
30лс527нж DN600 25	30лс527нжDN60025НевыдвижнойПриваркаРедуктор	657764,83	DN600	25	Невыдвижной	Приварка	Редуктор	1 190,00	Упругий клин
30лс527нж DN600 25	30лс527нжDN60025НевыдвижнойФланецРедуктор	667855,39	DN600	25	Невыдвижной	Фланец	Редуктор	1 230,00	Упругий клин
30лс527нж DN700 25	30лс527нжDN70025НевыдвижнойПриваркаРедуктор	956798,83	DN700	25	Невыдвижной	Приварка	Редуктор	1 950,00	Упругий клин
30лс527нж DN700 25	30лс527нжDN70025НевыдвижнойФланецРедуктор	970493,4	DN700	25	Невыдвижной	Фланец	Редуктор	2 000,00	Упругий клин
30лс527нж DN800 25	30лс527нжDN80025НевыдвижнойФланецРедуктор	1343401,86	DN800	25	Невыдвижной	Фланец	Редуктор	2 350,00	Упругий клин
30лс527нж DN800 25	30лс527нжDN80025НевыдвижнойПриваркаРедуктор	1324662,01	DN800	25	Невыдвижной	Приварка	Редуктор	2 300,00	Упругий клин
30лс527нж DN900 25	30лс527нжDN90025НевыдвижнойФланецРедуктор	1842589,45	DN900	25	Невыдвижной	Фланец	Редуктор	3 700,00	Упругий клин
30лс527нж DN900 25	30лс527нжDN90025НевыдвижнойПриваркаРедуктор	1815200,46	DN900	25	Невыдвижной	Приварка	Редуктор	3 650,00	Упругий клин

Показатели назначения задвижек 30лс527нж

Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температурный диапазон транспортировки рабочих сред задвижек климатического исполнения У1 ГОСТ 15150-69: от −60°С до +450°С
Условия эксплуатации: ХЛ1
Температурный диапазон эксплуатации задвижек климатического исполнения У1 ГОСТ 15150-69: от −60°С до +45°С

Материальное исполнение задвижек 30лс527нж

1. Корпус: сталь 20ГЛ
2. Крышка: сталь 20ГЛ
3. Клин : сталь 20ГЛ
4. Стойка крышки: сталь 20ГЛ
5. Крышка сальника: сталь 20ГЛ
6. Шпиндель: 14Х17Н2
7. Гайка шпинделя: латунь ЛС59-1
8. Прокладка: паронит, ПУТГ
9. Редуктор
10. Прокладка: паронит, ПУТГ
11. Сальник: сальниковая набивка кольца ТРГ
12. Кольцо подсальниковое: латунь ЛС59-1
13. Втулка: латунь ЛС59-1
14. Втулка: латунь ЛС59-1
15. Кольцо: сталь 35Х
16. Шпилька: сталь 40Х
17. Гайка: сталь 35Х
18. Шпилька: сталь 40Х
19. Гайка: сталь 35Х
20. Блок анкерный: сталь 40Х
21. Гайка: сталь 35Х

Задвижка стальная клиновая литая с невыдвижным шпинделем 30лс527нж

Габаритные размеры задвижек 30лс527нж

Наименование	L	D	D1	D2	n	d	h	Н	b	Масса, кг
Задвижка 30лс527нж Ду 300	500	485	430	390	16	30	4	1000	36	375
Задвижка 30лс527нж Ду 400	600	610	550	505	16	33	4	1300	44	540
Задвижка 30лс527нж Ду 500	700	730	660	615	20	39	4	1365	48	900
Задвижка 30лс527нж Ду 600	800	840	770	720	20	39	5	1512	51	1400
Задвижка 30лс527нж Ду 700	900	960	875	820	24	45	5	1875	55	1900
Задвижка 30лс527нж Ду 800	1000	1075	990	930	24	45	5	2072	59	2400
Задвижка 30лс527нж Ду1000	1200	1315	1210	1140	28	56	5	2435	63	4600
