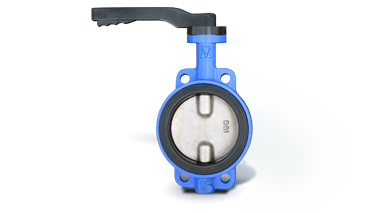

Затвор 32ч24р

ПРОИЗВОДИТЕЛЬ: МЗТА

Заказать

Затворы дисковые поворотные чугунные предназначены для регулирования расхода и давления жидких и газообразных сред, а так же в использования в качестве запорных средств. Средний ресурс не менее 5000 циклов. Срок службы не менее 10 лет. Гарантия 12 месяцев

Описание

Показатели назначения затворов

Давление PN: 1,0 и 1,6 МПа (10 и 16 кгс/см2)
Рабочая среда:
Воздух, газовые нейтральные среды, вода, водные растворы слабых кислот, щелочей в которых стоек материал седла.
Температура рабочей среды: для PN 1,0 МПа: от −15 до +120 °С; для PN 1,6 МПа: от −30 до +120 °С
Температура окружающей среды: для PN 1,0 МПа: от −15 до +45 °С; для PN 1,6 МПа: от −30 до +45 °С
Класс герметичности по ГОСТ 9544-2005: «А», «В», «С», «D»

Основные материалы затворов

Корпус — для PN1,0 МПа: Чугун СЧ20, для PN1,6 МПа: Чугун ВЧ40
Диск — Чугун ВЧ40, покрытый хромом с толщиной 0,1 — 0,15 mm
Седло — EPDM

Габаритные размеры 32ч24р PN 10

DN	А	В	С	D	Е	D₁	n1-d1	a⁰	D₃	D₄	D₅	Масса, кг
50	80	156	41,5	71,5	197	125	4-18	45	95	76,3	52,2	2,5
65	89	162	44,5	71,5	197	145	4-18	45	109	89	64,3	3,3
80	95	170	44,5	71,5	197	160	4-18	45	127	103,9	78,3	4
100	114	185	51,4	71,5	207	180	4-18	22,5	152	135	104,2	5,9
125	127	207	54,4	80,5	296	210	4-18	22,5	183	159	123,3	7,5
150	139	216	54,4	80,5	296	240	4-22	22,5	208	188,4	155,7	8,6
200	175	248	61,5	45	390	295	4-22	22,5	264	238,2	202,5	14,5
250	203	256	67,7	45	390	350	4-22	15	318	305	253,8	22
300	242	280	77	45	390	400	4-22	15	369	357	304,8	36,5

Габаритные размеры 32ч24р PN 16

DN	А	В	С	D	Е	D₂	n2-d2	a⁰	D₃	D₄	D₅	Масса, кг
50	80	156	41,5	71,5	197	125	4-18	45	95	76,3	52,2	2,5
65	89	162	44,5	71,5	197	145	4-18	45	109	89	64,3	3,3
80	95	170	44,5	71,5	197	160	4-18	45	127	103,9	78,3	4
100	114	185	51,4	71,5	207	180	4-18	22,5	152	135	104,2	5,9
125	127	207	54,4	80,5	296	210	4-18	22,5	183	159	123,3	7,5
150	139	216	54,4	80,5	296	240	4-22	22,5	208	188,4	155,7	8,6
200	175	248	61,5	45	390	295	4-22	15	264	238,2	202,5	14,5
250	203	256	67,7	45	390	355	4-26	15	318	305	253,8	22
300	242	280	77	45	390	410	4-26	15	369	357	304,8	36,5⁠

Показатели назначения затворов

Давление PN: 1,0 и 1,6 МПа (10 и 16 кгс/см2)
Рабочая среда:
Воздух, газовые нейтральные среды, вода, водные растворы слабых кислот, щелочей в которых стоек материал седла.
Температура рабочей среды: для PN 1,0 МПа: от −15 до +120 °С; для PN 1,6 МПа: от −30 до +120 °С
Температура окружающей среды: для PN 1,0 МПа: от −15 до +45 °С; для PN 1,6 МПа: от −30 до +45 °С
Класс герметичности по ГОСТ 9544-2005: «А», «В», «С», «D»

Основные материалы затворов

Корпус — для PN1,0 МПа: Чугун СЧ20, для PN1,6 МПа: Чугун ВЧ40
Диск — Чугун ВЧ40, покрытый хромом с толщиной 0,1 — 0,15 mm
Седло — EPDM

Габаритные размеры 32ч24р PN 10

DN	А	В	С	D	Е	D₁	n1-d1	a⁰	D₃	D₄	D₅	Масса, кг
50	80	156	41,5	71,5	197	125	4-18	45	95	76,3	52,2	2,5
65	89	162	44,5	71,5	197	145	4-18	45	109	89	64,3	3,3
80	95	170	44,5	71,5	197	160	4-18	45	127	103,9	78,3	4
100	114	185	51,4	71,5	207	180	4-18	22,5	152	135	104,2	5,9
125	127	207	54,4	80,5	296	210	4-18	22,5	183	159	123,3	7,5
150	139	216	54,4	80,5	296	240	4-22	22,5	208	188,4	155,7	8,6
200	175	248	61,5	45	390	295	4-22	22,5	264	238,2	202,5	14,5
250	203	256	67,7	45	390	350	4-22	15	318	305	253,8	22
300	242	280	77	45	390	400	4-22	15	369	357	304,8	36,5

Габаритные размеры 32ч24р PN 16

DN	А	В	С	D	Е	D₂	n2-d2	a⁰	D₃	D₄	D₅	Масса, кг
50	80	156	41,5	71,5	197	125	4-18	45	95	76,3	52,2	2,5
65	89	162	44,5	71,5	197	145	4-18	45	109	89	64,3	3,3
80	95	170	44,5	71,5	197	160	4-18	45	127	103,9	78,3	4
100	114	185	51,4	71,5	207	180	4-18	22,5	152	135	104,2	5,9
125	127	207	54,4	80,5	296	210	4-18	22,5	183	159	123,3	7,5
150	139	216	54,4	80,5	296	240	4-22	22,5	208	188,4	155,7	8,6
200	175	248	61,5	45	390	295	4-22	15	264	238,2	202,5	14,5
250	203	256	67,7	45	390	355	4-26	15	318	305	253,8	22
300	242	280	77	45	390	410	4-26	15	369	357	304,8	36,5⁠

ООО "ЮгПромСнаб" является официальным представителем Муромского завода трубопроводной арматуры (МЗТА) осуществляет подбор и прямые поставки запорной арматуры и оригинальных запасных частей, по заводским ценам и с сохранением всех гарантий изготовителя.
