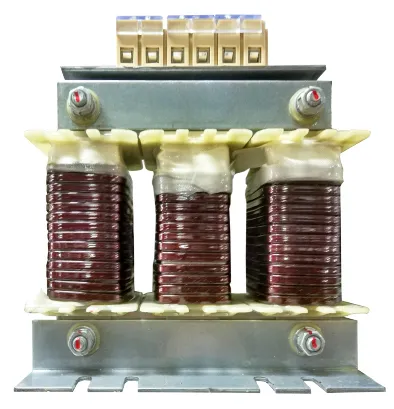

ISF-11/26-4

ПРОИЗВОДИТЕЛЬ: INSTART

Артикул: ISF-11/26-4

Цена

12 540 ₽, с НДС

Заказать

Ток: 26 А

Размеры (ш.хв.хг.; мм): 135x155x130

Вес (нетто): 4.7 кг

Мощность, кВт
11

ДЛЯ ЧЕГО НУЖНЫ СЕТЕВЫЕ ДРОССЕЛИ?

Сетевой дроссель требуется, когда необходимо избежать потерь напряжения в электрической цепи и убрать возникающие помехи. Устройства позволяют подавить высокочастотные гармоники, которые искажают параметры напряжения, что повышает коэффициент мощности частотного преобразователя. Однофазные и трехфазные сетевые дроссели используются в сетях, которые имеют высокие нагрузки и обслуживают большое количество потребителей.

Поскольку входной сетевой дроссель защищает преобразователь частоты от скачков напряжения, он способствует продлению срока службы оборудования и позволяет полностью реализовать его энергосберегающие функции. Кроме того, сетевые дроссели:

уменьшают дополнительное тепловыделение, которое возникает при работе частотного преобразователя;
снижает нагрузку на сеть, предохранители и кабели;
увеличивает срок службы конденсатора.

Если вам необходимо купить сетевой дроссель для частотного преобразователя, то наша компания недорого предлагает устройства, отличающиеся высокой надежностью и качеством. По всем интересующим вопросам, в том числе цене, правильному подбору параметров и доставке, вы можете проконсультироваться с нашими менеджерами.

СИСТЕМА ОБОЗНАЧЕНИЯ

СХЕМА ПОДКЛЮЧЕНИЯ

ГАБАРИТНЫЕ РАЗМЕРЫ

МОДЕЛЬ	РАЗМЕР, ММ			ВЕС, КГ
МОДЕЛЬ	Ш	В	Г	ВЕС, КГ
ISF-2.2/5.8-4	115	135	95	3
ISF-4.0/10.5-4	115	135	95	3,3
ISF-5.5/15.5-4	115	135	95	3,3
ISF-7.5/20.5-4	155	170	80	4
ISF-11/26-4	155	135	130	4,7
ISF-15/35-4	155	135	140	5,5
ISF-18.5/38.5-4	155	135	140	6,3
ISF-22/46.5-4	195	165	150	9,7
ISF-30/62-4	195	165	150	11,3
ISF-37/76-4	195	165	150	11,5
ISF-45/92-4	230	220	170	14,6
ISF-55/113-4	230	220	170	18,8
ISF-75/157-4	250	230	175	19,8
ISF-90/180-4	250	230	175	21,2
ISF-110/214-4	250	230	175	21,2
ISF-132/256-4	290	250	200	26,8
ISF-160/305-4	290	250	200	27
ISF-185/344-4	290	250	200	34,5
ISF-200/383-4	320	320	230	42
ISF-220/425-4	320	320	230	42
ISF-250/484-4	320	320	250	46,5

КОМПОНЕНТ	ХАРАКТЕРИСТИКА
Рабочая частота, Гц	47 — 63
Рабочее напряжение, В	440
Максимальный ток, А	1,5х Iн (60 сек)
Способ охлаждения	Естественное воздушное
Рабочая температура	От -10 С0 до +40 С0
Исполнение	Открытое
Степень защиты	IP00
Режим работы	Продолжительный

* возможность использования до +55 С0 с понижением характеристик на 2%

МОДЕЛЬ	ИНДУКТИВНОСТЬ, МГН	МОДЕЛЬ	ИНДУКТИВНОСТЬ, МГН
ISF-2.2/5.8-4	0.883	ISF-55/113-4	0.049
ISF-4.0/10.5-4	0.910	ISF-75/157-4	0.044
ISF-5.5/15.5-4	0.544	ISF-90/180-4	0.035
ISF-7.5/20.5-4	0.405	ISF-110/214-4	0.035
ISF-11/26-4	0.248	ISF-132/256-4	0.029
ISF-15/35-4	0.213	ISF-160/305-4	0.027
ISF-18.5/38.5-4	0.174	ISF-185/344-4	0.022
ISF-22/46.5-4	0.145	ISF-200/383-4	0.018
ISF-30/62-4	0.094	ISF-220/425-4	0.018
ISF-37/76-4	0.094	ISF-250/484-4	0.016
ISF-45/92-4	0.072

Техническое-описание_Дроссели-INSTART.pdf

PDF 184.5 КбСкачать

Таблица-подбора_дополнительного-оборудования.pdf

PDF 22 КбСкачать

Таблица-подбора-доп.оборудования.pdf

PDF 22.5 КбСкачать

Таблица-подбора-доп.-оборудования-к-ПЧ.pdf

PDF 25.4 КбСкачать
