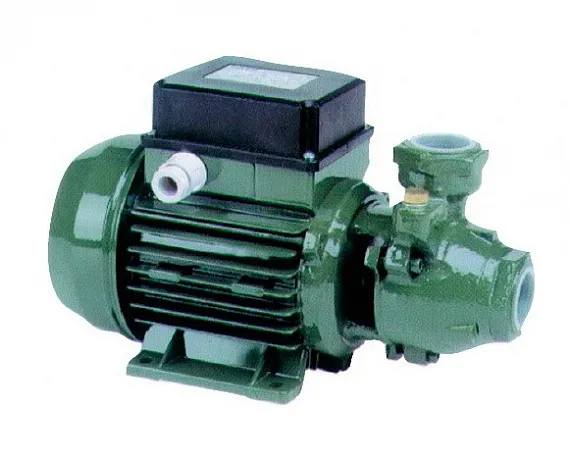

Вихревые самовсасывающие насосы Saer серии KF

ПРОИЗВОДИТЕЛЬ: Saer

Заказать

Область применения

Насосы нашли свое применение для автоматической подачи воды совместно с резервуарами – автоматическими агрегатами поддержания давления, для орошения огородов и садов (установка в местах защищенных от атмосферного воздействия), для выкачки или подачи в емкости при использовании только чистой воды.

Модель	Артикул	Цена, €, без НДС
KF 0 0.37 кВт, 1x230 В	12000456	122
KF 0 0.37 кВт, 3x380 В	12000460	122
KF 1 0.37 кВт, 1x230 B	12000320	127
KF 1 0.37 кВт, 3x380 В	12000323	127
KF 2 0.55 кВт, 1x230 В	12010056	170
KF 2 0.55 кВт, 3x380 В	12010060	170
KF 3 0.55 кВт, 1x230 В	12050200	164
KF 3 0.55 кВт, 3x380 В	12050201	164
KF 4 0.75 кВт, 1x230 В	12020200	177
KF 4 0.75 кВт, 3x380 В	12020201	177
KF 5 1.1 кВт, 1x230 В	12030007	243
KF 5 1.1 кВт, 3x380 В	12032010	243
KF 6 1.5 кВт, 1x230 В	12040006	257
KF 6 1.5 кВт, 3x380 В	12042010	257

Принцип работы

Серия центробежных, наружных насосов KF имеет одно рабочее колесо периферийного типа (вихревые электронасосы).

Особенность этих насосов в том, что на периферии их рабочего колеса имеется некоторое количество радиальных лопаток, передающих энергию перекачиваемой жидкости.

Специальный профиль лопаток обеспечивает радиальную рециркуляцию поступающей в насос жидкости между лопатками рабочего колеса и корпусом насоса. Эта особенность дает возможность постепенно повышать давление жидкости в процессе ее перехода от всасывающего к нагнетательному патрубку, тем самым, получая равномерность потока и отсутствие пульсаций, а также высокое давление и крутизну характеристик рабочих кривых.

Конструктивные характеристики

Корпус насоса и опора двигателя изготовлены из чугуна с латунной вставкой .

Механическое уплотнение- из керамики и графита. Ведущий вал из нержавеющей стали.

Электродвигатель закрытого типа с наружной вентиляцией. В однофазных двигателях с рабочим конденсатором, предусмотрено встроенное термозащитное устройство (по запросу).

Степень защиты IP44.

Класс изоляции В (для двигателей размера 63),

F (для других размеров).

Стандартное напряжение: 230V-50Hz для однофазных двигателей

230/400-50Hz для трехфазных двигателей.

Другие величины напряжения и частоты - по запросу.

Техническая характеристика.

Подача до 4,2 м куб/час

Напор до 88 м

Применяется для перекачки чистой воды и химически неагрессивных жидкостей без абразивных включений.

Температура перекачиваемой жидкости -15 °С до+70 °С.

Максимальная температура окружающей среды 40°С.

Максимальное рабочее давление 9 bar.

Допустимые гидравлические значения согласно UNI/ISO 2548 класс C, приложение В,

электрические особенности согласно CEI.

Рабочие параметры, перечисленные в каталоге, обеспечивают продолжительный срок службы насоса при перекачивании чистой воды с плотностью 1000 кг/куб.м.

Манометрическая глубина всасывания до 8м, для манометрической глубины всасывания свыше 5м рекомендуется монтировать всасывающую магистраль с внутренним диаметром больше чем диаметр всасывающего патрубка насоса.

Установка. Насос должен быть установлен в горизонтальном положении.

Гидравлическая характеристика вихревых насосов серии KF:

Тип	Напряжение питания, 50 Hz	P2 ном.		Потребляемый ток, А	гал/мин	0	2,6	5,3	7,9	10,5	13,2	15,8	18,5
		кВт	л.с.		м3/ч	0	0,6	1,2	1,8	2,4	3	3,6	4,2
		кВт	л.с.		л/мин	0	10	20	30	40	50	60	70
KF O	1 x 230 V	0,37	0,5	2,3	H (m)	30	24	18	11	4
KF O	3 x 230-400 V	0,37	0,5	1,7/1		30	24	18	11	4
KF 3	1 x 230 V	0,55	0,75	5,5		62	50	36	26	17	6
KF 3	3 x 230-400 V	0,55	0,75	4,2/2,4		62	50	36	26	17	6
KF 4	1 x 230 V	0,75	1	6,8		76	63	46	33	22	11
KF 4	3 x 230-400 V	0,75	1	4,8/2,8		76	63	46	33	22	11
KF 5	1 x 230 V	1,1	1,5	9		73	68	61	52	43	33	23	13
KF 5	3 x 230-400 V	1,1	1,5	6/3,5		73	68	61	52	43	33	23	13
KF 6	1 x 230 V	1,5	2	11,5		88	82	73	63	52	41	29	18
KF 6	3 X 230-400 V	1,5	2	11		88	82	73	63	52	41	29	18
KF 1	1 x 230 V	0,37	0,5	2,3		40	32	25	17	9
KF 1	3 X 230-400 V	0,37	0,5	1,7/1		40	32	25	17	9
KF 2	1 x 230 V	0,55	0,75	5,5		54	49	42,5	37	29	21	13
KF 2	3 X 230-400 V	0,55	0,75	4,2/2,4		54	49	42,5	37	29	21	13
