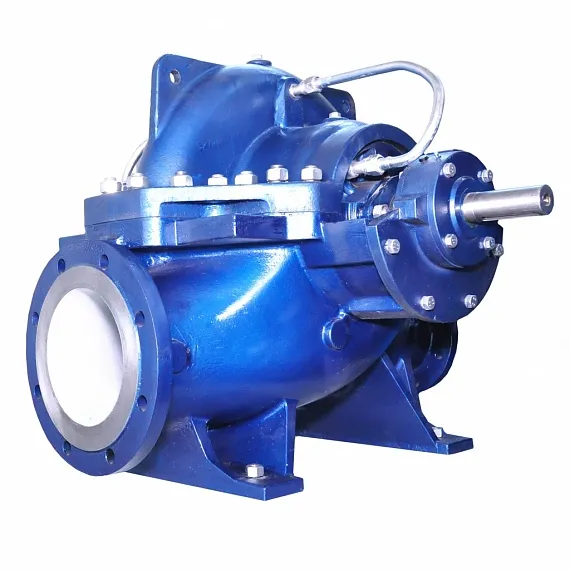

Насосы DeLium (ДеЛиум) нового поколения двухстороннего входа с горизонтальным разъёмом корпуса

ПРОИЗВОДИТЕЛЬ: ЛИВГИДРОМАШ
Заказать

  • Тип конструкции насоса
    двухстороннего входа
  • Подача макс. - Q max, м3/час
    3500
  • Напор макс. - H max, м
    180
  • Область применения
    водозабор поверхностный, водоснабжение горячее, водоснабжение холодное, поддержание пластового давления, перекачка нефти, нефтепродуктов, нефтепереработка, нефтехимия, химическая промышленность, металлургия, горное дело
  • Перекачиваемая среда
    вода чистая, вода горячая, вода морская, нефть, масло, бензин, керосин, дизтопливо, вода с нефтепродуктами, химически активные среды
Модели
Модель Артикул Цена, ₽, с НДС Подача (номин.), м³/ч Напор, м Давление на входе в насос, кгс/с2 Давление на выходе из насоса, кгс/с2 Частота вращения, об/мин Частота вращения, c˜¹ КПД насоса, % Допускаемый кавитационный запас, м, не более
D 125-250A Агрегат с общепромышленным эл.двигателем D125-250AАгрегатсобщепромышленнымэл.двигателем по запросу 288 16 13.5 22.5 1450 24.2 86 1.6
D 125-250A Агрегат с эл.двигателем под частотное регулирование D125-250AАгрегатсэл.двигателемподчастотноерегулирование по запросу 288 16 13.5 22.5 1450 24.2 86 1.6
D 125-250A Насос D125-250AНасос по запросу 288 16 13.5 22.5 1450 24.2 86 1.6
D 125-250B Агрегат с общепромышленным эл.двигателем D125-250BАгрегатсобщепромышленнымэл.двигателем по запросу 257 15 13.5 22.5 1450 24.2 84 1.7
D 125-250B Агрегат с эл.двигателем под частотное регулирование D125-250BАгрегатсэл.двигателемподчастотноерегулирование по запросу 257 15 13.5 22.5 1450 24.2 84 1.7
D 125-250B Насос D125-250BНасос по запросу 257 15 13.5 22.5 1450 24.2 84 1.7
D 125-320A Агрегат с общепромышленным эл.двигателем D125-320AАгрегатсобщепромышленнымэл.двигателем по запросу 316 29 12 22.5 1450 24.2 83 1.8
D 125-320A Агрегат с эл.двигателем под частотное регулирование D125-320AАгрегатсэл.двигателемподчастотноерегулирование по запросу 316 29 12 22.5 1450 24.2 83 1.8
D 125-320A Насос D125-320AНасос по запросу 316 29 12 22.5 1450 24.2 83 1.8
D 125-320B Агрегат с общепромышленным эл.двигателем D125-320BАгрегатсобщепромышленнымэл.двигателем по запросу 280 28 12 22.5 1450 24.2 83 1.6
D 125-320B Агрегат с эл.двигателем под частотное регулирование D125-320BАгрегатсэл.двигателемподчастотноерегулирование по запросу 280 28 12 22.5 1450 24.2 83 1.6
D 125-320B Насос D125-320BНасос по запросу 280 28 12 22.5 1450 24.2 83 1.6
D 125-400A Агрегат с общепромышленным эл.двигателем D125-400AАгрегатсобщепромышленнымэл.двигателем по запросу 315 52 10.5 22.5 1450 24.2 82 1.9
D 125-400A Агрегат с эл.двигателем под частотное регулирование D125-400AАгрегатсэл.двигателемподчастотноерегулирование по запросу 315 52 10.5 22.5 1450 24.2 82 1.9
D 125-400A Насос D125-400AНасос по запросу 315 52 10.5 22.5 1450 24.2 82 1.9
D 125-400B Агрегат с общепромышленным эл.двигателем D125-400BАгрегатсобщепромышленнымэл.двигателем по запросу 325 52 10.5 22.5 1450 24.2 81 1.9
D 125-400B Агрегат с эл.двигателем под частотное регулирование D125-400BАгрегатсэл.двигателемподчастотноерегулирование по запросу 325 52 10.5 22.5 1450 24.2 81 1.9
D 125-400B Насос D125-400BНасос по запросу 325 52 10.5 22.5 1450 24.2 81 1.9
D 125-480A Агрегат с общепромышленным эл.двигателем D125-480AАгрегатсобщепромышленнымэл.двигателем по запросу 324 80 7.4 22.5 1450 24.2 81 1.7
D 125-480A Агрегат с эл.двигателем под частотное регулирование D125-480AАгрегатсэл.двигателемподчастотноерегулирование по запросу 324 80 7.4 22.5 1450 24.2 81 1.7
D 125-480A Насос D125-480AНасос по запросу 324 80 7.4 22.5 1450 24.2 81 1.7
D 125-480B Агрегат с общепромышленным эл.двигателем D125-480BАгрегатсобщепромышленнымэл.двигателем по запросу 297 74 7.4 22.5 1450 24.2 79 1.6
D 125-480B Агрегат с эл.двигателем под частотное регулирование D125-480BАгрегатсэл.двигателемподчастотноерегулирование по запросу 297 74 7.4 22.5 1450 24.2 79 1.6
D 125-480B Насос D125-480BНасос по запросу 297 74 7.4 22.5 1450 24.2 79 1.6
D 150-290A Агрегат с общепромышленным эл.двигателем D150-290AАгрегатсобщепромышленнымэл.двигателем по запросу 452 21 13.2 22.5 1450 24.2 85 1.8
D 150-290A Агрегат с эл.двигателем под частотное регулирование D150-290AАгрегатсэл.двигателемподчастотноерегулирование по запросу 452 21 13.2 22.5 1450 24.2 85 1.8
D 150-290A Насос D150-290AНасос по запросу 452 21 13.2 22.5 1450 24.2 85 1.8
D 150-290B Агрегат с общепромышленным эл.двигателем D150-290BАгрегатсобщепромышленнымэл.двигателем по запросу 403 21 13.2 22.5 1450 24.2 85 1.7
D 150-290B Агрегат с эл.двигателем под частотное регулирование D150-290BАгрегатсэл.двигателемподчастотноерегулирование по запросу 403 21 13.2 22.5 1450 24.2 85 1.7
D 150-290B Насос D150-290BНасос по запросу 403 21 13.2 22.5 1450 24.2 85 1.7
D 150-380A Агрегат с общепромышленным эл.двигателем D150-380AАгрегатсобщепромышленнымэл.двигателем по запросу 580 47 10.5 19.5 1450 24.2 85 3.2
D 150-380A Агрегат с эл.двигателем под частотное регулирование D150-380AАгрегатсэл.двигателемподчастотноерегулирование по запросу 580 47 10.5 19.5 1450 24.2 85 3.2
D 150-380A Насос D150-380AНасос по запросу 580 47 10.5 19.5 1450 24.2 85 3.2
D 150-380B Агрегат с общепромышленным эл.двигателем D150-380BАгрегатсобщепромышленнымэл.двигателем по запросу 540 46 10.5 19.5 1450 24.2 86 2.9
D 150-380B Агрегат с эл.двигателем под частотное регулирование D150-380BАгрегатсэл.двигателемподчастотноерегулирование по запросу 540 46 10.5 19.5 1450 24.2 86 2.9
D 150-380B Насос D150-380BНасос по запросу 540 46 10.5 19.5 1450 24.2 86 2.9
D 150-450A Агрегат с общепромышленным эл.двигателем D150-450AАгрегатсобщепромышленнымэл.двигателем по запросу 440 62 8.8 17.8 1450 24.2 82 2.2
D 150-450A Агрегат с эл.двигателем под частотное регулирование D150-450AАгрегатсэл.двигателемподчастотноерегулирование по запросу 440 62 8.8 17.8 1450 24.2 82 2.2
D 150-450A Насос D150-450AНасос по запросу 440 62 8.8 17.8 1450 24.2 82 2.2
D 150-450B Агрегат с общепромышленным эл.двигателем D150-450BАгрегатсобщепромышленнымэл.двигателем по запросу 360 58 8.8 17.8 1450 24.2 82 1.9
D 150-450B Агрегат с эл.двигателем под частотное регулирование D150-450BАгрегатсэл.двигателемподчастотноерегулирование по запросу 360 58 8.8 17.8 1450 24.2 82 1.9
D 150-450B Насос D150-450BНасос по запросу 360 58 8.8 17.8 1450 24.2 82 1.9
D 150-560A Агрегат с общепромышленным эл.двигателем D150-560AАгрегатсобщепромышленнымэл.двигателем по запросу 556 115 3.5 12.5 1450 24.2 81 2.2
D 150-560A Агрегат с эл.двигателем под частотное регулирование D150-560AАгрегатсэл.двигателемподчастотноерегулирование по запросу 556 115 3.5 12.5 1450 24.2 81 2.2
D 150-560A Насос D150-560AНасос по запросу 556 115 3.5 12.5 1450 24.2 81 2.2
D 150-560B Агрегат с общепромышленным эл.двигателем D150-560BАгрегатсобщепромышленнымэл.двигателем по запросу 510 105 3.5 12.5 1450 24.2 80 2.2
D 150-560B Агрегат с эл.двигателем под частотное регулирование D150-560BАгрегатсэл.двигателемподчастотноерегулирование по запросу 510 105 3.5 12.5 1450 24.2 80 2.2
D 150-560B Насос D150-560BНасос по запросу 510 105 3.5 12.5 1450 24.2 80 2.2
D 200-340A Агрегат с общепромышленным эл.двигателем D200-340AАгрегатсобщепромышленнымэл.двигателем по запросу 730 30 12.3 21.3 1450 24.2 87 2.5
D 200-340A Агрегат с эл.двигателем под частотное регулирование D200-340AАгрегатсэл.двигателемподчастотноерегулирование по запросу 730 30 12.3 21.3 1450 24.2 87 2.5
D 200-340A Насос D200-340AНасос по запросу 730 30 12.3 21.3 1450 24.2 87 2.5
D 200-340B Агрегат с общепромышленным эл.двигателем D200-340BАгрегатсобщепромышленнымэл.двигателем по запросу 650 29 12.3 21.3 1450 24.2 87 2.4
D 200-340B Агрегат с эл.двигателем под частотное регулирование D200-340BАгрегатсэл.двигателемподчастотноерегулирование по запросу 650 29 12.3 21.3 1450 24.2 87 2.4
D 200-340B Насос D200-340BНасос по запросу 650 29 12.3 21.3 1450 24.2 87 2.4
D 200-450A Агрегат с общепромышленным эл.двигателем D200-450AАгрегатсобщепромышленнымэл.двигателем по запросу 860 57 9.5 18.5 1450 24.2 86 2.8
D 200-450A Агрегат с эл.двигателем под частотное регулирование D200-450AАгрегатсэл.двигателемподчастотноерегулирование по запросу 860 57 9.5 18.5 1450 24.2 86 2.8
D 200-450A Насос D200-450AНасос по запросу 860 57 9.5 18.5 1450 24.2 86 2.8
D 200-450B Агрегат с общепромышленным эл.двигателем D200-450BАгрегатсобщепромышленнымэл.двигателем по запросу 770 54 9.5 18.5 1450 24.2 86 2.3
D 200-450B Агрегат с эл.двигателем под частотное регулирование D200-450BАгрегатсэл.двигателемподчастотноерегулирование по запросу 770 54 9.5 18.5 1450 24.2 86 2.3
D 200-450B Насос D200-450BНасос по запросу 770 54 9.5 18.5 1450 24.2 86 2.3
D 200-500A Агрегат с общепромышленным эл.двигателем D200-500AАгрегатсобщепромышленнымэл.двигателем по запросу 605 77.5 7 16 1450 24.2 83 2.5
D 200-500A Агрегат с эл.двигателем под частотное регулирование D200-500AАгрегатсэл.двигателемподчастотноерегулирование по запросу 605 77.5 7 16 1450 24.2 83 2.5
D 200-500A Насос D200-500AНасос по запросу 605 77.5 7 16 1450 24.2 83 2.5
D 200-500B Агрегат с общепромышленным эл.двигателем D200-500BАгрегатсобщепромышленнымэл.двигателем по запросу 495 70.5 7 16 1450 24.2 82 2.4
D 200-500B Агрегат с эл.двигателем под частотное регулирование D200-500BАгрегатсэл.двигателемподчастотноерегулирование по запросу 495 70.5 7 16 1450 24.2 82 2.4
D 200-500B Насос D200-500BНасос по запросу 495 70.5 7 16 1450 24.2 82 2.4
D 200-560A Агрегат с общепромышленным эл.двигателем D200-560AАгрегатсобщепромышленнымэл.двигателем по запросу 850 96 4.5 13.5 1450 24.2 85 3.2
D 200-560A Агрегат с эл.двигателем под частотное регулирование D200-560AАгрегатсэл.двигателемподчастотноерегулирование по запросу 850 96 4.5 13.5 1450 24.2 85 3.2
D 200-560A Насос D200-560AНасос по запросу 850 96 4.5 13.5 1450 24.2 85 3.2
D 200-560B Агрегат с общепромышленным эл.двигателем D200-560BАгрегатсобщепромышленнымэл.двигателем по запросу 700 90 4.5 13.5 1450 24.2 83 3
D 200-560B Агрегат с эл.двигателем под частотное регулирование D200-560BАгрегатсэл.двигателемподчастотноерегулирование по запросу 700 90 4.5 13.5 1450 24.2 83 3
D 200-560B Насос D200-560BНасос по запросу 700 90 4.5 13.5 1450 24.2 83 3
D 200-660A Агрегат с общепромышленным эл.двигателем D200-660AАгрегатсобщепромышленнымэл.двигателем по запросу 980 155 8 1450 24.2 81 3
D 200-660A Агрегат с эл.двигателем под частотное регулирование D200-660AАгрегатсэл.двигателемподчастотноерегулирование по запросу 980 155 8 1450 24.2 81 3
D 200-660A Насос D200-660AНасос по запросу 980 155 8 1450 24.2 81 3
D 200-660B Агрегат с общепромышленным эл.двигателем D200-660BАгрегатсобщепромышленнымэл.двигателем по запросу 750 136 1 10 1450 24.2 81 3
D 200-660B Агрегат с эл.двигателем под частотное регулирование D200-660BАгрегатсэл.двигателемподчастотноерегулирование по запросу 750 136 1 10 1450 24.2 81 3
D 200-660B Насос D200-660BНасос по запросу 750 136 1 10 1450 24.2 81 3
D 250-400A Агрегат с общепромышленным эл.двигателем D250-400AАгрегатсобщепромышленнымэл.двигателем по запросу 1150 45 10.2 19.4 1450 24.2 88 3.4
D 250-400A Агрегат с эл.двигателем под частотное регулирование D250-400AАгрегатсэл.двигателемподчастотноерегулирование по запросу 1150 45 10.2 19.4 1450 24.2 88 3.4
D 250-400A Насос D250-400AНасос по запросу 1150 45 10.2 19.4 1450 24.2 88 3.4
D 250-400B Агрегат с общепромышленным эл.двигателем D250-400BАгрегатсобщепромышленнымэл.двигателем по запросу 1070 45.5 10.5 19.4 1450 24.2 87 3.3
D 250-400B Агрегат с эл.двигателем под частотное регулирование D250-400BАгрегатсэл.двигателемподчастотноерегулирование по запросу 1070 45.5 10.5 19.4 1450 24.2 87 3.3
D 250-400B Насос D250-400BНасос по запросу 1070 45.5 10.5 19.4 1450 24.2 87 3.3
D 250-510A Агрегат с общепромышленным эл.двигателем D250-510AАгрегатсобщепромышленнымэл.двигателем по запросу 1290 74 6.5 15.5 1450 24.2 88 3.7
D 250-510A Агрегат с эл.двигателем под частотное регулирование D250-510AАгрегатсэл.двигателемподчастотноерегулирование по запросу 1290 74 6.5 15.5 1450 24.2 88 3.7
D 250-510A Насос D250-510AНасос по запросу 1290 74 6.5 15.5 1450 24.2 88 3.7
D 250-510B Агрегат с общепромышленным эл.двигателем D250-510BАгрегатсобщепромышленнымэл.двигателем по запросу 1155 72 6.5 15.5 1450 24.2 86 3
D 250-510B Агрегат с эл.двигателем под частотное регулирование D250-510BАгрегатсэл.двигателемподчастотноерегулирование по запросу 1155 72 6.5 15.5 1450 24.2 86 3
D 250-510B Насос D250-510BНасос по запросу 1155 72 6.5 15.5 1450 24.2 86 3
D 250-630A Агрегат с общепромышленным эл.двигателем D250-630AАгрегатсобщепромышленнымэл.двигателем по запросу 1210 121 1.5 10.5 1450 24.2 85 4.1
D 250-630A Агрегат с эл.двигателем под частотное регулирование D250-630AАгрегатсэл.двигателемподчастотноерегулирование по запросу 1210 121 1.5 10.5 1450 24.2 85 4.1
D 250-630A Насос D250-630AНасос по запросу 1210 121 1.5 10.5 1450 24.2 85 4.1
D 250-630B Агрегат с общепромышленным эл.двигателем D250-630BАгрегатсобщепромышленнымэл.двигателем по запросу 1000 114 1.5 10.5 1450 24.2 84 3.8
D 250-630B Агрегат с эл.двигателем под частотное регулирование D250-630BАгрегатсэл.двигателемподчастотноерегулирование по запросу 1000 114 1.5 10.5 1450 24.2 84 3.8
D 250-630B Насос D250-630BНасос по запросу 1000 114 1.5 10.5 1450 24.2 84 3.8
D 300-340A Агрегат с общепромышленным эл.двигателем D300-340AАгрегатсобщепромышленнымэл.двигателем по запросу 1200 25 12.2 21.2 1450 24.2 86.5 4.2
D 300-340A Агрегат с эл.двигателем под частотное регулирование D300-340AАгрегатсэл.двигателемподчастотноерегулирование по запросу 1200 25 12.2 21.2 1450 24.2 86.5 4.2
D 300-340A Насос D300-340AНасос по запросу 1200 25 12.2 21.2 1450 24.2 86.5 4.2
D 300-340B Агрегат с общепромышленным эл.двигателем D300-340BАгрегатсобщепромышленнымэл.двигателем по запросу 1025 23.5 12.2 21.2 1450 24.2 85 3.8
D 300-340B Агрегат с эл.двигателем под частотное регулирование D300-340BАгрегатсэл.двигателемподчастотноерегулирование по запросу 1025 23.5 12.2 21.2 1450 24.2 85 3.8
D 300-340B Насос D300-340BНасос по запросу 1025 23.5 12.2 21.2 1450 24.2 85 3.8
D 300-460A Агрегат с общепромышленным эл.двигателем D300-460AАгрегатсобщепромышленнымэл.двигателем по запросу 1815 54 9 18 1450 24.2 89 5
D 300-460A Агрегат с эл.двигателем под частотное регулирование D300-460AАгрегатсэл.двигателемподчастотноерегулирование по запросу 1815 54 9 18 1450 24.2 89 5
D 300-460A Насос D300-460AНасос по запросу 1815 54 9 18 1450 24.2 89 5
D 300-460B Агрегат с общепромышленным эл.двигателем D300-460BАгрегатсобщепромышленнымэл.двигателем по запросу 1620 53 9 18 1450 24.2 88 5
D 300-460B Агрегат с эл.двигателем под частотное регулирование D300-460BАгрегатсэл.двигателемподчастотноерегулирование по запросу 1620 53 9 18 1450 24.2 88 5
D 300-460B Насос D300-460BНасос по запросу 1620 53 9 18 1450 24.2 88 5
D 300-580A Агрегат с общепромышленным эл.двигателем D300-580AАгрегатсобщепромышленнымэл.двигателем по запросу 1900 105 4 13 1450 24.2 88 4.8
D 300-580A Агрегат с эл.двигателем под частотное регулирование D300-580AАгрегатсэл.двигателемподчастотноерегулирование по запросу 1900 105 4 13 1450 24.2 88 4.8
D 300-580A Насос D300-580AНасос по запросу 1900 105 4 13 1450 24.2 88 4.8
D 300-580B Агрегат с общепромышленным эл.двигателем D300-580BАгрегатсобщепромышленнымэл.двигателем по запросу 1800 94 4.5 13.5 1450 24.2 86 5.5
D 300-580B Агрегат с эл.двигателем под частотное регулирование D300-580BАгрегатсэл.двигателемподчастотноерегулирование по запросу 1800 94 4.5 13.5 1450 24.2 86 5.5
D 300-580B Насос D300-580BНасос по запросу 1800 94 4.5 13.5 1450 24.2 86 5.5
D 300-720A Агрегат с общепромышленным эл.двигателем D300-720AАгрегатсобщепромышленнымэл.двигателем по запросу 1890 163 6 1450 24.2 86 5
D 300-720A Агрегат с эл.двигателем под частотное регулирование D300-720AАгрегатсэл.двигателемподчастотноерегулирование по запросу 1890 163 6 1450 24.2 86 5
D 300-720A Насос D300-720AНасос по запросу 1890 163 6 1450 24.2 86 5
D 300-720B Агрегат с общепромышленным эл.двигателем D300-720BАгрегатсобщепромышленнымэл.двигателем по запросу 1520 152 6 1450 24.2 85 5
D 300-720B Агрегат с эл.двигателем под частотное регулирование D300-720BАгрегатсэл.двигателемподчастотноерегулирование по запросу 1520 152 6 1450 24.2 85 5
D 300-720B Насос D300-720BНасос по запросу 1520 152 6 1450 24.2 85 5
D 350-390A Агрегат с общепромышленным эл.двигателем D350-390AАгрегатсобщепромышленнымэл.двигателем по запросу 1820 37.5 10 19 1450 24.2 87 5.5
D 350-390A Агрегат с эл.двигателем под частотное регулирование D350-390AАгрегатсэл.двигателемподчастотноерегулирование по запросу 1820 37.5 10 19 1450 24.2 87 5.5
D 350-390A Насос D350-390AНасос по запросу 1820 37.5 10 19 1450 24.2 87 5.5
D 350-390B Агрегат с общепромышленным эл.двигателем D350-390BАгрегатсобщепромышленнымэл.двигателем по запросу 1740 36 10 19 1450 24.2 85.5 5.5
D 350-390B Агрегат с эл.двигателем под частотное регулирование D350-390BАгрегатсэл.двигателемподчастотноерегулирование по запросу 1740 36 10 19 1450 24.2 85.5 5.5
D 350-390B Насос D350-390BНасос по запросу 1740 36 10 19 1450 24.2 85.5 5.5
D 350-450A Агрегат с общепромышленным эл.двигателем D350-450AАгрегатсобщепромышленнымэл.двигателем по запросу 2800 44 9.3 18.3 1450 24.2 88 7.3
D 350-450A Агрегат с эл.двигателем под частотное регулирование D350-450AАгрегатсэл.двигателемподчастотноерегулирование по запросу 2800 44 9.3 18.3 1450 24.2 88 7.3
D 350-450A Насос D350-450AНасос по запросу 2800 44 9.3 18.3 1450 24.2 88 7.3
D 350-450B Агрегат с общепромышленным эл.двигателем D350-450BАгрегатсобщепромышленнымэл.двигателем по запросу 2380 42 9.3 18.3 1450 24.2 86 6.6
D 350-450B Агрегат с эл.двигателем под частотное регулирование D350-450BАгрегатсэл.двигателемподчастотноерегулирование по запросу 2380 42 9.3 18.3 1450 24.2 86 6.6
D 350-450B Насос D350-450BНасос по запросу 2380 42 9.3 18.3 1450 24.2 86 6.6
D 350-530B Агрегат с общепромышленным эл.двигателем D350-530BАгрегатсобщепромышленнымэл.двигателем по запросу 2380 82 6.1 15.1 1450 24.2 88 5.8
D 350-530B Агрегат с эл.двигателем под частотное регулирование D350-530BАгрегатсэл.двигателемподчастотноерегулирование по запросу 2380 82 6.1 15.1 1450 24.2 88 5.8
D 350-530B Насос D350-530BНасос по запросу 2380 82 6.1 15.1 1450 24.2 88 5.8
D 350-530А Агрегат с общепромышленным эл.двигателем D350-530ААгрегатсобщепромышленнымэл.двигателем по запросу 2780 80 6.1 15.1 1450 24.2 88 6
D 350-530А Агрегат с эл.двигателем под частотное регулирование D350-530ААгрегатсэл.двигателемподчастотноерегулирование по запросу 2780 80 6.1 15.1 1450 24.2 88 6
D 350-530А Насос D350-530АНасос по запросу 2780 80 6.1 15.1 1450 24.2 88 6
Описание

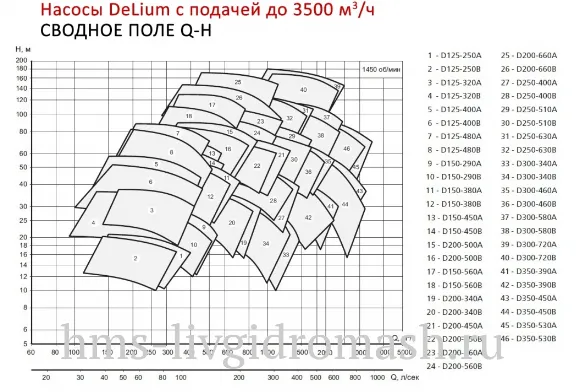

СВОДНАЯ ГРАФИЧЕСКАЯ ХАРАКТЕРИСТИКА РАБОЧИХ ПОЛЕЙ НАПОР H - ПОДАЧА Q


Рис. 1. Насосы DeLium с подачей до 3500 м3/ч - технические характеристики на графике - СВОДНОЕ ПОЛЕ Q-H

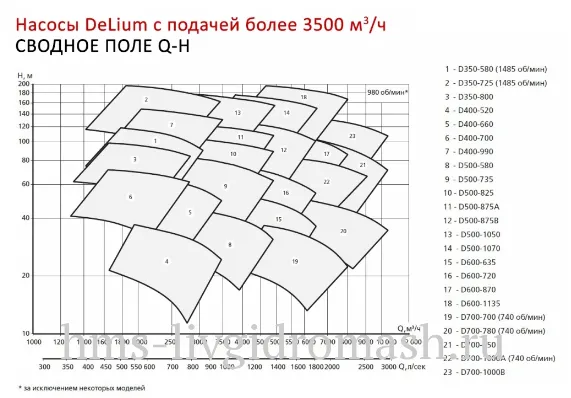

Рис. 2. Насосы DeLium с подачей более 3500 м3/ч - технические характеристики на графике - СВОДНОЕ ПОЛЕ Q-H

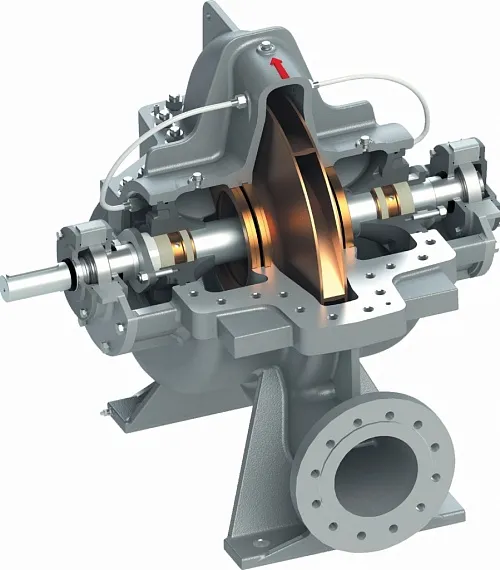

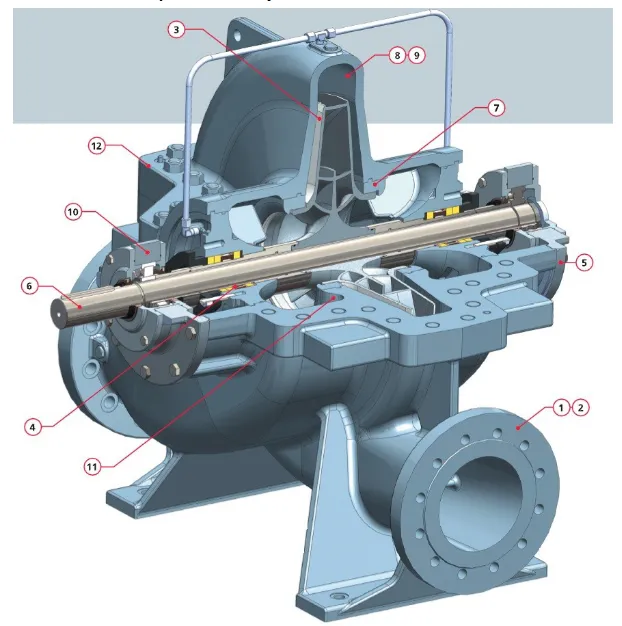

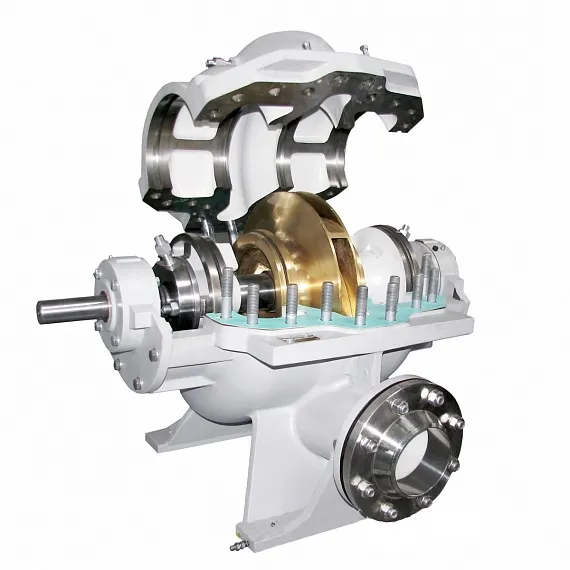

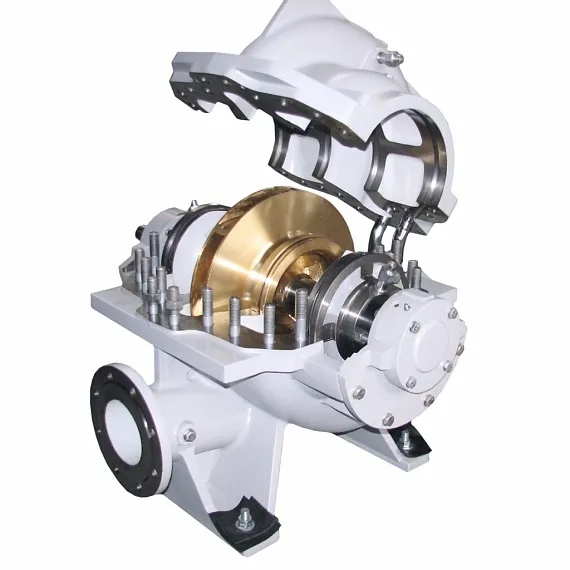

РАЗРЕЗ НАСОСА DELIUM

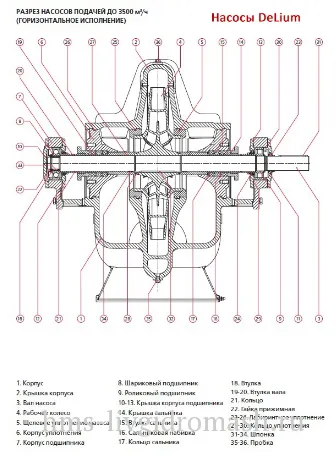

Рис. 3. Насосы DeLium с подачей до 3500 м3/ч - разрез насоса

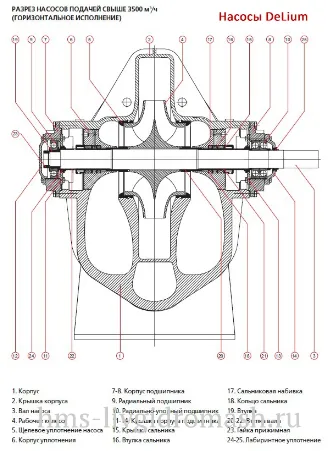

Рис. 4. Насосы DeLium с подачей более 3500 м3/ч - разрез насоса

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например: DV 200-660-A-б-С/С-т-Е-УХЛ 3.1 ТУ3631-426-00217975-2014 , где :

  • D - Delium - серия насосов
  • V - расположение вала: V - вертикальное, без обозначения - горизонтальное
  • 200 - номинальный диаметр выходного патрубка, мм
  • 660 - условный диаметр рабочего колеса, мм
  • А - исполнение ротора
  • б - подрезка колеса: без обозначения - основное колесо, а,б - индекс обточки рабочего колеса
  • С/С - исполнение по материалам корпус/колесо рабочее:
  • без обозначения - Серый чугун / Серый чугун
  • Ш/Ч - Шаровидный чугун / Серый чугун
  • С/С - Сталь / Сталь
  • Ч/Б - Серый чугун / Бронза
  • Н/Б - Сталь нержавеющая / Бронза
  • Н/Н - Сталь нержавеющая / Сталь нержавеющая
  • Д/Д - Сталь дуплекс / Сталь дуплекс
  • т  - уплотнение вала:
  • без назначения - Cальниковое
  • т - Торцовое одинарное
  • тс - Торцовое со вспомогательным
  • тт - Торцовое двойное (по требованию заказчика)
  • Е - исполнение насоса (агрегата) предназначенного для работы во взрыво- и пожароопасных производствах
  • УХЛ 3.1 - климатическое исполнение и категория размещения (У2, Т2)
НАЗНАЧЕНИЕ

Серия DeLium – насосы нового поколения с двусторонним входом и с горизонтальным разъёмом корпуса. Насосы DeLium созданы с учётом современных требований к энергопотреблению, надёжности и длительному сроку эксплуатации. Гидравлика насосов разработана с использованием современных методов компьютерного моделирования.

Широкий модельный ряд ДеЛиумов (> 45) и применение, по меньшей мере, двух взаимозаменяемых рабочих колёс для одного типоразмера корпуса позволяет подобрать насос под любые задачи в пределах диапазона подач от 80 до 10 000 м3/ч и напора от 5 до 200 м. Рабочие колёса изготавливаются в соответствии с требованиями заказчика. Высокая степень унификации основных частей для различных моделей насосов значительно снижает расходы на техническое обслуживание.

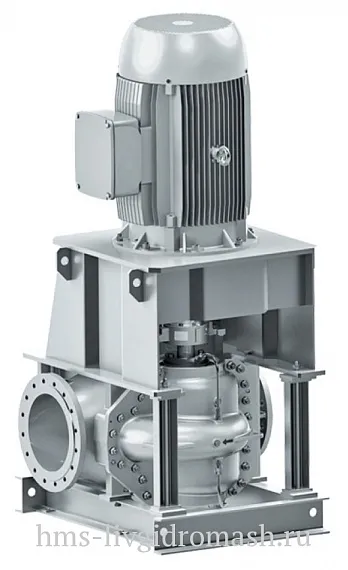

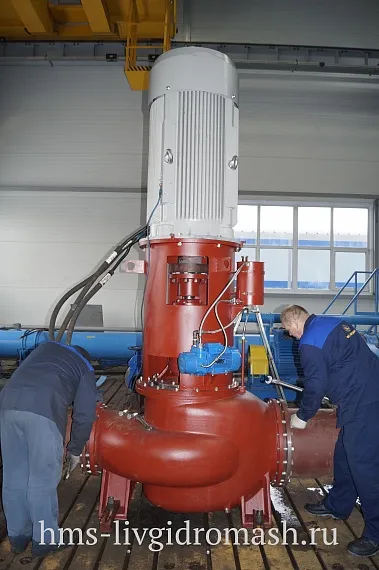

Вертикальная установка насосов ДеЛиум, как стандартная опция, используется в технических помещениях, где горизонтальная установка невозможна. Вертикальная установка насоса также обеспечивает защиту двигателя в случае затопления машинного отделения.

Характеристики насосов DeLium позволяют эксплуатировать их при параллельной установке и регулировать параметры при помощи приводов с частотными преобразователями. Насосы могут эксплуатироваться в любых климатических условиях с диапазоном температур от -60°С до + 60°С.

Насосы Delium и агрегаты электронасосные на их основе предназначенные для перекачивания:

Перекачиваемая жидкость Параметры жидкости Материал корпуса и рабочего колеса Виды уплотнений
Вода и аналогичные жидкости
  • температура от + 1 до + 105 °С, до + 120 °С (опционально)
  • плотность до 1100кг/м3
  • вязкость до 60*10-6 м2/с (60сСт),
  • твердые включения по массе не более 0,2%, размером не более 0,2мм и микротвердостью не более 6,5 ГПа (650кгс/мм2)
  • чугун
  • высокопрочный чугун с шаровидным графитом
  • углеродистая сталь
  • нержавеющая сталь
  • сальниковое
  • одинарное торцовое
Нефть и нефтепродукты
  • температура от + 1 до + 105 °С
  • плотность от 700 до 1050 кг/м3
  • вязкость 300 сСт
  • твердые включения по массе не более 0,2%, размером не более 4мм и микротвердостью не более 6,5 ГПа (650кгс/мм2)
  • углеродистая сталь
  • нержавеющая сталь
  • дуплекс (коррозионностойкая сталь с 26% хрома)
  • одинарное торцовое
  • двойное торцовое картриджного типа
Химически активные жидкости
(морская вода, пластовая вода и пр.)
  • pH от 1 до 11
  • температура от + 1 до + 105 °С
  • механические примеси по массе до 0,2%, размером не более 0,2 мм и микротвердостью не более 6,5 ГПа (650кгс/мм2)
  • коррозионностойкий чугун
  • нержавеющая сталь
  • дуплекс (коррозионностойкая сталь с 26% хрома)
  • одинарное торцовое
  • двойное торцовое картриджного типа



Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно в чугунном исполнении и до 9 баллов в стальном исполнении по шкале MSK-64. Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ 31839-2012. Агрегаты с насосами, имеющими индекс исполнения «Е» и укомплектованные взрывозащищенными электродвигателями могут использоваться во взрыво- и пожароопасных производствах в зонах класса 1 и 2 ГОСТ 30852.9-2002.

КОНСТРУКЦИЯ

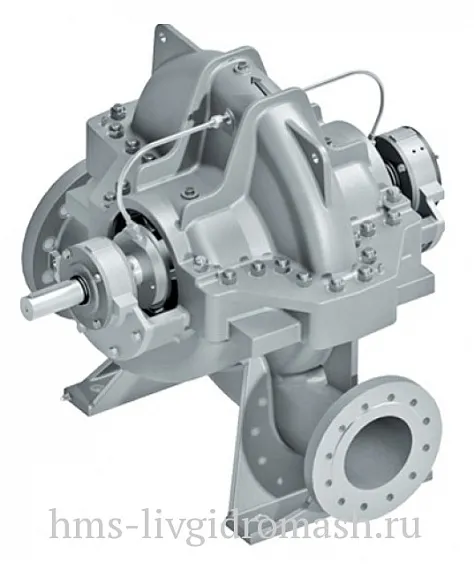

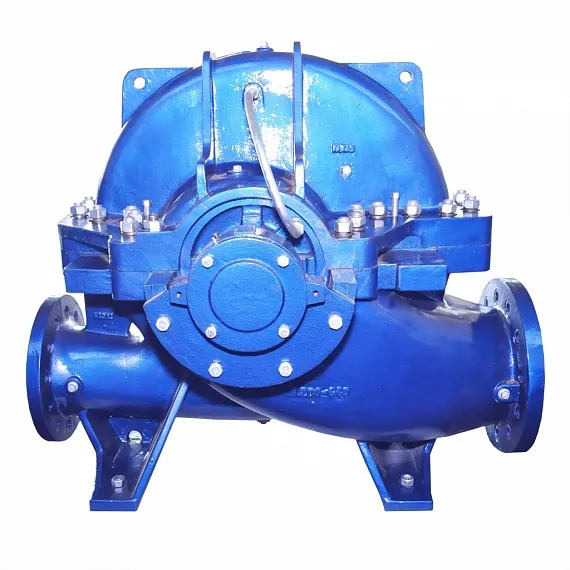

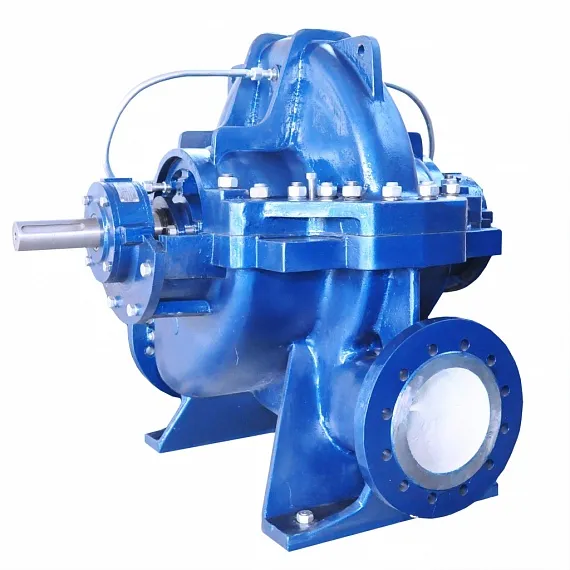

Насос типа Delium – центробежный двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом. Возможно изготовление вертикального исполнения агрегата.

Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной системы рабочего колеса, подвода и отвода.

Электронасосный агрегат состоит из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи муфты.

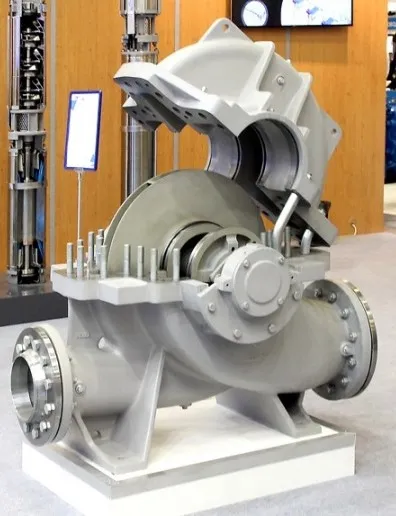

Корпус насоса представляет собой чугунную или стальную отливку, которая имеет разъем в горизонтальной плоскости, проходящей через ось ротора. Всасывающий и нагнетательный патрубки насоса расположены в нижней половине корпуса и направлены в разные стороны, благодаря чему возможна разборка и ремонт насоса без отсоединения трубопроводов и снятия электродвигателя. Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены по ГОСТ 12815-80 (по требованию потребителя допускается для фланцев исполнение по ГОСТ 12815-80).

Ротор насоса приводится во вращение электродвигателем через соединительную муфту. Класс точности балансировки ротора G 6,3 в соответствии с ГОСТ ИСО 1940-1-2007.

Опорами ротора горизонтальных насосов служат радиальные шариковые подшипники и радиальные роликовые подшипники, смазываемые консистентной смазкой. Для вертикальных насосов устанавливаются радиально-упорный двухрядный шарикоподшипник, смазываемый консистентной смазкой и подшипник скольжения, смазываемый перекачиваемой жидкостью.

Направление вращения ротора правое (по часовой стрелке), если смотреть со стороны привода. По требованию Заказчика возможно изготовление насоса с левым вращением ротора (против часовой стрелки).

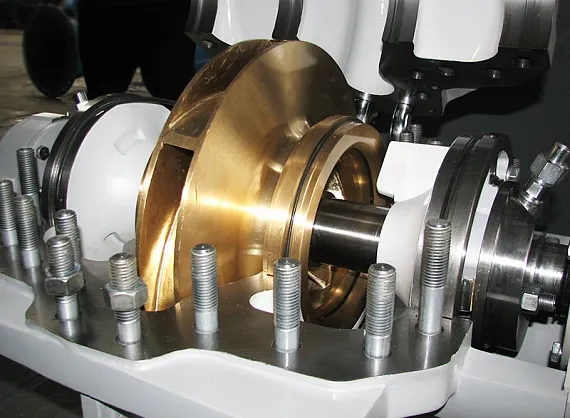

Рабочее колесо - двухстороннего входа, что позволяет в основном уравновесить осевые силы. Остаточные осевые силы воспринимаются шарикоподшипниками.

Для предотвращения протечек жидкости по валу в корпусе насоса устанавливаются сальниковые или одинарные торцовые уплотнения. При перекачивании жидкостей с температурой до плюс 60°С гидравлический затвор сальника выполняется посредством подвода жидкости к кольцу сальника, по переводной трубке. Подача затворной и охлаждающей жидкости в зону сальникового уплотнения при температуре перекачиваемой жидкости свыше 333К (плюс 60°С) производится от постороннего внешнего источника.

Для передачи крутящего момента от вала электродвигателя к валу насоса используются втулочно-пальцевые муфты.
По заказу потребителя агрегат может комплектоваться дисковыми полужесткими соединительными муфтами на соответствующие моменты. Соединительные муфты имеют защитное ограждение.

Рама агрегата представляет собой сварную конструкцию, изготовленную из стального проката. Агрегат на раме крепится к фундаменту при помощи фундаментных (анкерных) болтов.

КОМПЛЕКТ ПОСТАВКИ

Насос DeLium:

  • насос
  • соединительная муфта
  • ограждение муфты
  • рама (плита) насоса
Опции :
  • комплект инструментов для пусконаладочных работ
  • КИПиА
  • комплект запасных частей для пусконаладочных работ

Насосный агрегат DeLium :

  • насос (включая элементы и опции из объёма поставки насоса)
  • электродвигатель
  • общая рама (плита) агрегата

Опции :
  • частотный преобразователь
  • панель управления агрегатом
  • комплект запасных частей
  • датчики температуры подшипников
  • датчики виброскорости

ПРИМЕНЕНИЕ

  • Водоподготовка, водоснабжение, отопление
  • Нефтегазовая отрасль
  • Атомная и тепловая энергетика
  • Химическая промышленность
  • Целлюлозно-бумажная промышленность
  • Общепромышленное применение
  • Сельское хозяйство
  • Пожаротушение
  • Опреснение воды
  • Судостроение

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА


Конструктивные особенности:

1. Всасывающий и напорный патрубки находятся на одной линии

2. Размеры фланцев выполнены согласно DIN/ANSI/ISO.

Размеры камер торцовых уплотнений соответствуют API 682 для возможности использования уплотнений различных производителей.

Конструкция насоса спроектирована с учетом возможности работы в районах с сейсмичностью до 9 баллов по шкале MSK-64.

Большой выбор материальных исполнений обеспечивает возможность применения насосов для всех отраслей промышленности.

В качестве привода могут быть использованы электродвигатель, бензиновый/дизельный двигатель, турбина.

Превосходная всасывающая способность, низкий NPSH.

Низкие затраты на обслуживание:

3. Высокая степень унификации основных узлов для различных типоразмеров значительно уменьшает стоимость их обслуживания

4. В качестве уплотнений вала используются сальник или одинарные/двойные торцовые уплотнения. Насосы для перекачки жидкостей с твердыми включениями снабжены гидроциклонами.

5. Подшипники могут иметь консистентную смазку или смазку в масляной ванне. Для второго варианта предусмотрен вариант с системой охлаждения. Срок службы подшипников не менее 100000 часов.

Надежность:

6. Вал полностью изолирован от перекачиваемой жидкости.

7. Использование износостойких материалов для колец щелевых уплотнений. Предусмотрено исполнение со сменными кольцами на рабочем колесе.

8. Исполнение с гидрофобным покрытием позволяет увеличить КПД и уменьшить износ и эрозию.

9. Двухзавитковая спираль в корпусе уменьшает радиальную нагрузку на вал.

10. Исполнение с усиленными подшипниками для повышения надежности работы с большими нагрузками и в тяжелых условиях.

Эффективность:

11. Насосы были разработаны при помощи методов 3D моделирования. Проточная часть была разработана с использованием современных методов вычислительной гидродинамики для достижения максимальной эффективности.

12. Использование по крайней мере двух взаимозаменяемых колес позволяет подобрать насосы под любые требования.

Уменьшенное расстояние между подшипниками и оптимизированная гидравлика снижает стоимость жизненного цикла насоса.

Датчики вибрации и температуры могут быть применены/уже установлены в корпусе подшипников.

Простота установки/эксплуатации:

12. Самоустанавливающаяся крышка корпуса насоса значительно облегчает монтаж.

Насосы могут поставляться на общей раме с электродвигателями так и на раздельной.

Насосы могут использоваться как для горизонтальной, так и вертикальной установки. Вертикальная установка является стандартной опцией.



Документы
Насосы Delium (ДеЛиум) двустороннего входа - технический каталог
PDF 8.3 MбСкачать
Техническая документация "Насосы Delium (ДеЛиум) двустороннего входа. Стандартное направление вращения – правое, по часовой стрелке (см. габаритный чертеж) - каталог"
PDF 8.3 MбСкачать
Сертификат соответствия ТР ТС 010/2011 "О безопасности машин и оборудования" "Насосы центробежные двустороннего входа Delium" №ТС RU C-RU.АЯ 45.В.00216 / ТУ 3631-426-00217975-2014
PDF 2 MбСкачать
"Письмо ФГБУ ВНИИПО МЧС России "Обоснование отсутствия необходимости ОБЯЗАТЕЛЬНОГО пожарного сертификата для электронасосных агрегатов Delium""
PDF 650.6 КбСкачать
Сертификат соответствия ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" "Насосы центробежные двустороннего входа типа "Delium" и агрегаты электронасосные типа"Delium" на их основе" №TC RU С-RU.ГБ08.В02542 / ТУ 3631-426-00
PDF 2 MбСкачать
ООО "ЮгПромСнаб" является официальным партнером АО ГМС "ЛИВГИДРОМАШ" осуществляет подбор и прямые поставки дизельных генераторов и оригинальных запасных частей, по заводским ценам и с сохранением всех гарантий изготовителя.
Югпромснаб - официальный представитель - поставка, монтаж, обслуживание - насосного оборудования, генераторов газовых, дизельных, бензиновых, стабилизаторов напряжения.
