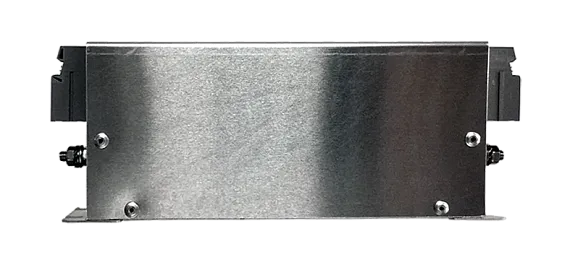

IEF-1.5/5.0-4

ПРОИЗВОДИТЕЛЬ: INSTART

Артикул: IEF-1.5/5.0-4

Цена

5 890 ₽, с НДС

Заказать

Ток: 5 А

Мощность, кВт
1,5

ФИЛЬТРЫ ЭМС ДЛЯ ЧАСТОТНОГО ПРЕОБРАЗОВАТЕЛЯ

Входной фильтр ЭМС предназначается для подключения к частотному преобразователю с целью уменьшения электромагнитных помех. При работе преобразователя частоты появляются высокочастотные гармоники, создающие вместе с индуктивностью сетевых кабелей флуктуации напряжения и тока. Это приводит к появлению электромагнитного излучения, негативно отражающегося на работе другого оборудования.

Сетевые ЭМС-фильтры позволяют обеспечить электромагнитную совместимость при работе частотного преобразователя в местах, где заданный уровень помех питающей электросети является критичным. Фильтры устанавливаются как можно ближе к силовому входу или же встраивается в корпус преобразователя частоты. Также уровень электромагнитных излучений находится в зависимости от способа укладки и длины силовых кабелей.

При необходимости недорого купить фильтр ЭМС для частотного преобразователя обращайтесь в нашу компанию. Мы производим высококачественные устройства по низким ценам. Ассортимент оборудования представлен в нашем каталоге, где есть вся необходимая информация. Больше подробностей вы можете узнать, позвонив по нашему телефону.

СИСТЕМА ОБОЗНАЧЕНИЯ

СХЕМА ПОДКЛЮЧЕНИЯ

ГАБАРИТНЫЕ РАЗМЕРЫ

МОДЕЛЬ	РАЗМЕР, ММ			ВЕС, КГ
МОДЕЛЬ	Ш	В	Г	ВЕС, КГ
IEF-2.2/5.8-4	205	75	40	0,4
IEF-3.7/10.5-4	205	75	40	0,4
IEF-5.5/15.5-4	205	75	40	0,4
IEF-7.5/20.5-4	295	80	45	0,8
IEF-11/26-4	315	85	50	1,4
IEF-15/35-4	315	85	50	1,4
IEF-18.5/38.5-4	315	85	50	1,4
IEF-22/46.5-4	295	95	85	2
IEF-30/62-4	295	90	85	2,5
IEF-37/76-4	320	140	85	3
IEF-45/92-4	320	140	85	3,2
IEF-55/113-4	340	150	95	4
IEF-75/157-4	325	100	205	7
IEF-90/180-4	455	170	120	8
IEF-110/214-4	425	115	240	9
IEF-132/256-4	425	115	240	9
IEF-160/305-4	425	115	240	9
IEF-185/344-4	425	115	240	9
IEF-200/383-4	425	115	240	9
IEF-220/425-4	425	115	240	10,5
IEF-250/484-4	425	115	240	10,5

КОМПОНЕНТ	ХАРАКТЕРИСТИКА
Рабочая частота, Гц	50
Рабочее напряжение, В	380 — 440
Максимальный ток, А	1,5х Iн (60 сек)
Способ охлаждения	Естественное воздушное
Рабочая температура	от-25 С0 до +80 С0
Степень защиты	IP00
Режим работы	Продолжительный

Техническое-описание_Дроссели-INSTART.pdf

PDF 184.5 КбСкачать

Таблица-подбора_дополнительного-оборудования.pdf

PDF 22 КбСкачать

Таблица-подбора-доп.оборудования.pdf

PDF 22.5 КбСкачать

Таблица-подбора-доп.-оборудования-к-ПЧ.pdf

PDF 25.4 КбСкачать
