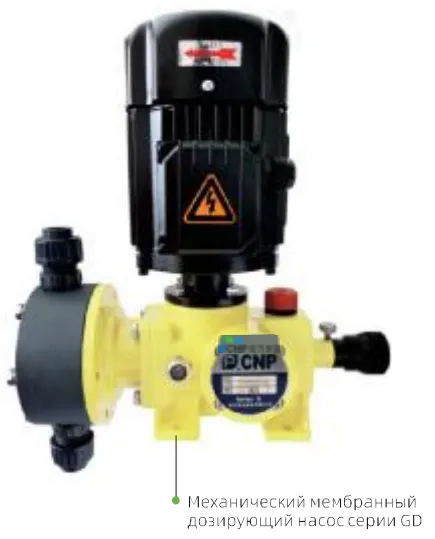

Механические мембранные дозирующие насосы GD

Основные рабочие параметры

• Максимальная подача: 135 л/ч
• Максимальное давление нагнетания: 10 бар
• Точность в установившемся режиме: ±1%
• Максимальная высота всасывания: 2 м
• Максимальное давление на входе: 2 бар
• Максимальная температура окружающей среды: +40°С

Основные особенности

Привод

• Благодаря надежной кулачковой конструкции, привод отличается низким уровнем шума, легкостью демонтажа и простотой обслуживания, что позволяет использовать его в тяжелых условиях работы.
• Благодаря смазке в маслянной ванне удается обеспечить длительный срок службы элементов привода.
• Высокоточная технология изготовления червячной передачи позволяет достичь плавности движения основных механизмов.
• Возможность осуществлять регулировку потока как в остановленном, так и в работающем состоянии.

Проточная часть

• Используется мембрана из многослойного композита с PFTE и эластичной резиной, не допускающая утечки.
• Для перекачивания рабочей среды используется мембара с механическим приводом.
• Крышка насоса может быть изготовлена из различных материалов: PVC, PVDF, 316SS и другие. Возможность выбора материала крышки позволяет использовать насосы для перекачивания различных рабочих жидкостей.
• Используется самоочищающаяся структура обратного клапана.

Режим управления

• Электропитание: 220В-50Гц однофазное 380В/50Гц трехфазное.
• Управление движением осуществляется в режиме "вкл/выкл", регулирование - с помощью гибкой ручки.
• Регулятор переменной частоты принимает внешний управляющий сигнал, регулирует скорость хода; источник питания: 220В-50Гц однофазное/380В-50Гц трехфазное; входной аналоговоый сигнал: 4-20мА.

Основные применения

Области применения: защита окружающей среды, нефтехимическая, химическая, нефтеперерабатывающая, энергетическая, металлургическая, медицинская, пищевая и другие области.

Дополнительные устройства

• Дополнительные устройства включают фильтр, ротаметр, предохранительный клапан, балансировочный клапан, демпфер пульсаций и т.д.
• Насосы с крышкой из PVC (GD030, GD050 и кодом Тип соединения R), должны быть оснащены инжекционным клапаном, обратным клапаном, балансировочным клапаном и шлангом длинной 6м.

Основные компоненты проточной части

GD030-GD050

GD055-GD130

Механические мембранные дозирующие насосы серии GD Маркировка

Серия

Подача

Проточная часть
